Ein paar Flyer von damals und heute. |
|
|
|
Der Motorschutzschalter vom Typ MS(m) der Elektroschaltgerätewerke Görlitz lebt weiter. |
|
|
| |
|
![PDF_das_elektronische_Dokument PDF_das_elektronische_Dokument](img/content/PDF.bmp) |
|
|
|
Der Uhrahn des MSm, der EM(G) in den sechziger Jahren aus Berlin- Treptow. |
|
|
| |
|
![PDF_das_elektronische_Dokument PDF_das_elektronische_Dokument](img/content/PDF.bmp) |
|
|
|
Der MS500/10 - DIN- gerecht. Beginn der Produktion in Görlitz. |
|
|
| |
|
![PDF_das_elektronische_Dokument PDF_das_elektronische_Dokument](img/content/PDF.bmp) |
|
|
|
Der MSm aus dem Jahre 2004 von der Firma Stöwer. |
|
|
| |
|
![PDF_das_elektronische_Dokument PDF_das_elektronische_Dokument](img/content/PDF.bmp) |
|
|
|
Der MSm aus dem Jahre 2007 von esco. |
|
|
| |
|
![PDF_das_elektronische_Dokument PDF_das_elektronische_Dokument](img/content/PDF.bmp) |
|
|
|
Der MSm aus dem Jahre 2009 von esco. |
|
|
| |
|
![PDF_das_elektronische_Dokument PDF_das_elektronische_Dokument](img/content/PDF.bmp) |
|
|
|
Der MS aus Wien im Jahre 2009 von TEWA. |
|
|
|
|
|
|
|
Patentschriften zum Thema Motorschutz der ESG Görlitz GmbH. |
|
|
|
|
|
![PDF_das_elektronische_Dokument PDF_das_elektronische_Dokument](img/content/PDF.bmp) |
|
|
|
Patentschrift DE 198 06 944 C1 vom 24. Juni 1999. |
|
|
|
|
|
![PDF_das_elektronische_Dokument PDF_das_elektronische_Dokument](img/content/PDF.bmp) |
|
|
|
Patentschrift DE 198 17 692 C1 vom 28. Juli 1999. |
|
|
|
|
|
![PDF_das_elektronische_Dokument PDF_das_elektronische_Dokument](img/content/PDF.bmp) |
|
|
|
Patentschrift DE 299 18 934 U1 vom 24. Februar 2000. |
|
|
|
|
|
|
|
Relevante TGLs zum Thema Motorschutzschalter. |
|
|
|
Hinterlegt auf der Dokumentenseite |
|
|
|
![Motorschutzschaklter_auf_Zenithpoint.de Motorschutzschaklter_auf_Zenithpoint.de](../Ebene_0/htmlmisc/h_Index.jpg) |
|
|
|
|
|
|
|
![Das_Buch_ueber_den_Motorschutzschalter Das_Buch_ueber_den_Motorschutzschalter](Buch_MSS.bmp) |
|
|
|
Das Lehrbuch von 1954 über den Motorschutzschalter. |
|
|
|
All das, was man wissen sollte. |
|
|
|
![PDF_das_elektronische_Dokument PDF_das_elektronische_Dokument](img/content/PDF.bmp) |
Kapitel 00: Das Vorwort |
![PDF_das_elektronische_Dokument PDF_das_elektronische_Dokument](img/content/PDF.bmp) |
Kapitel 04: Der Schutz vor Überlast und Kurzschluss
(Schnellauslöser)
|
![PDF_das_elektronische_Dokument PDF_das_elektronische_Dokument](img/content/PDF.bmp) |
Kapitel 04: Der thermische Schutz (Thermoauslöser)
|
![PDF_das_elektronische_Dokument PDF_das_elektronische_Dokument](img/content/PDF.bmp) |
Kapitel 04: Der Schutz vor Spannungsrückgang (Unterspannungsauslöser)
|
![PDF_das_elektronische_Dokument PDF_das_elektronische_Dokument](img/content/PDF.bmp) |
Kapitel 04: Der Bimetallstreifen im Speziellen |
![PDF_das_elektronische_Dokument PDF_das_elektronische_Dokument](img/content/PDF.bmp) |
Kapitel 05: Der Motorschutzschalter im Allgemeinen |
![PDF_das_elektronische_Dokument PDF_das_elektronische_Dokument](img/content/PDF.bmp) |
Kapitel 11: Der Anhang (mit ausgewählten Tabellen) |
|
|
|
|
|
|
|
|
Bilder der Msm 600/16 und Ms 500/16 |
|
|
|
--->
Der Motorschutzschalter
Msm 600/16
6,3 A |
![Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild. Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild.](img/content/3a.jpg) |
<---
Der Motorschutzschalter
Ms 500/16
0,16 - 0,25 A |
--->
Ohne Oberschale |
![Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild. Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild.](img/content/5a.jpg) |
<---
Ohne Oberschale |
--->

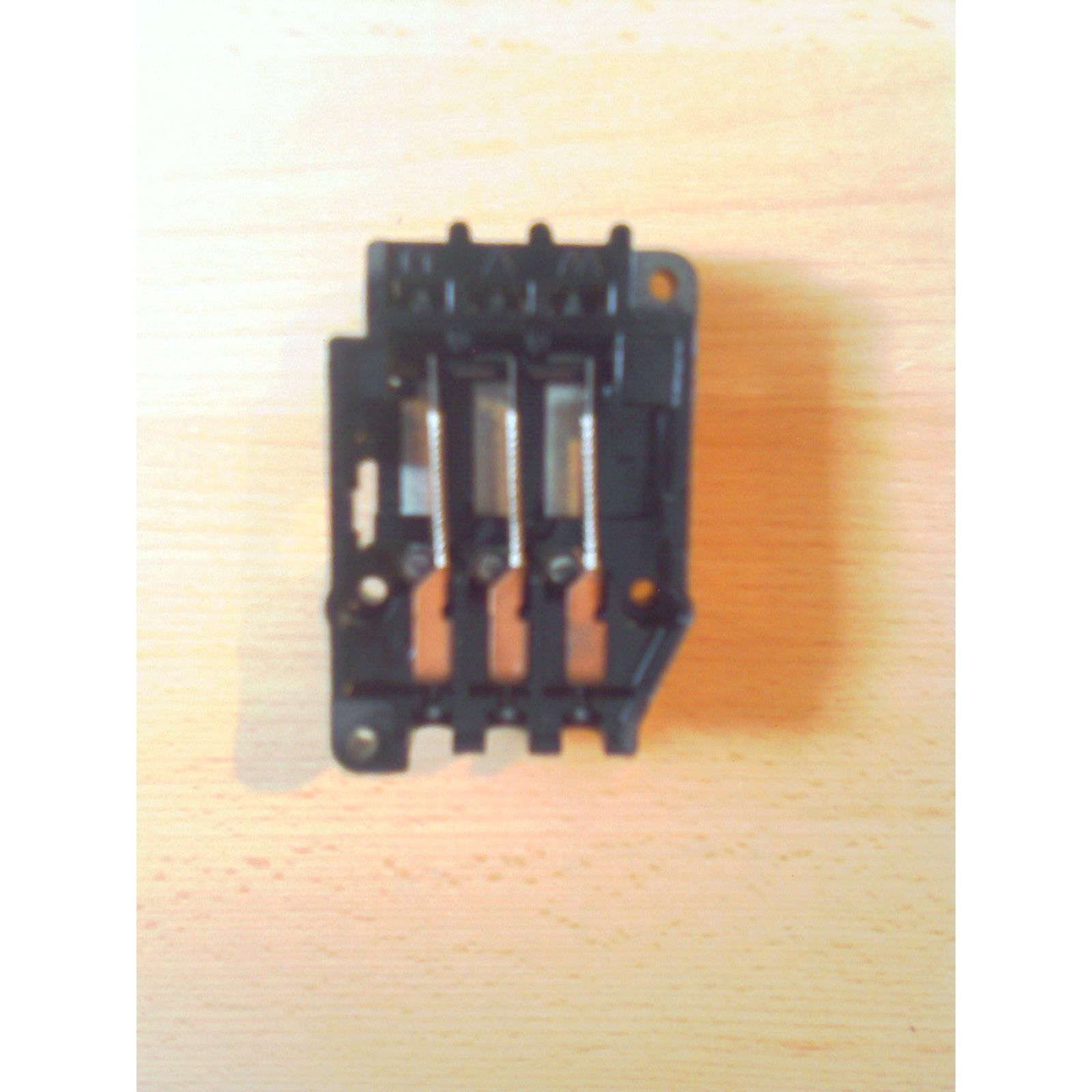

Ohne Unterschale |
![Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild. Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild.](img/content/7a.jpg) |
<---
Ohne Unterschale |
--->

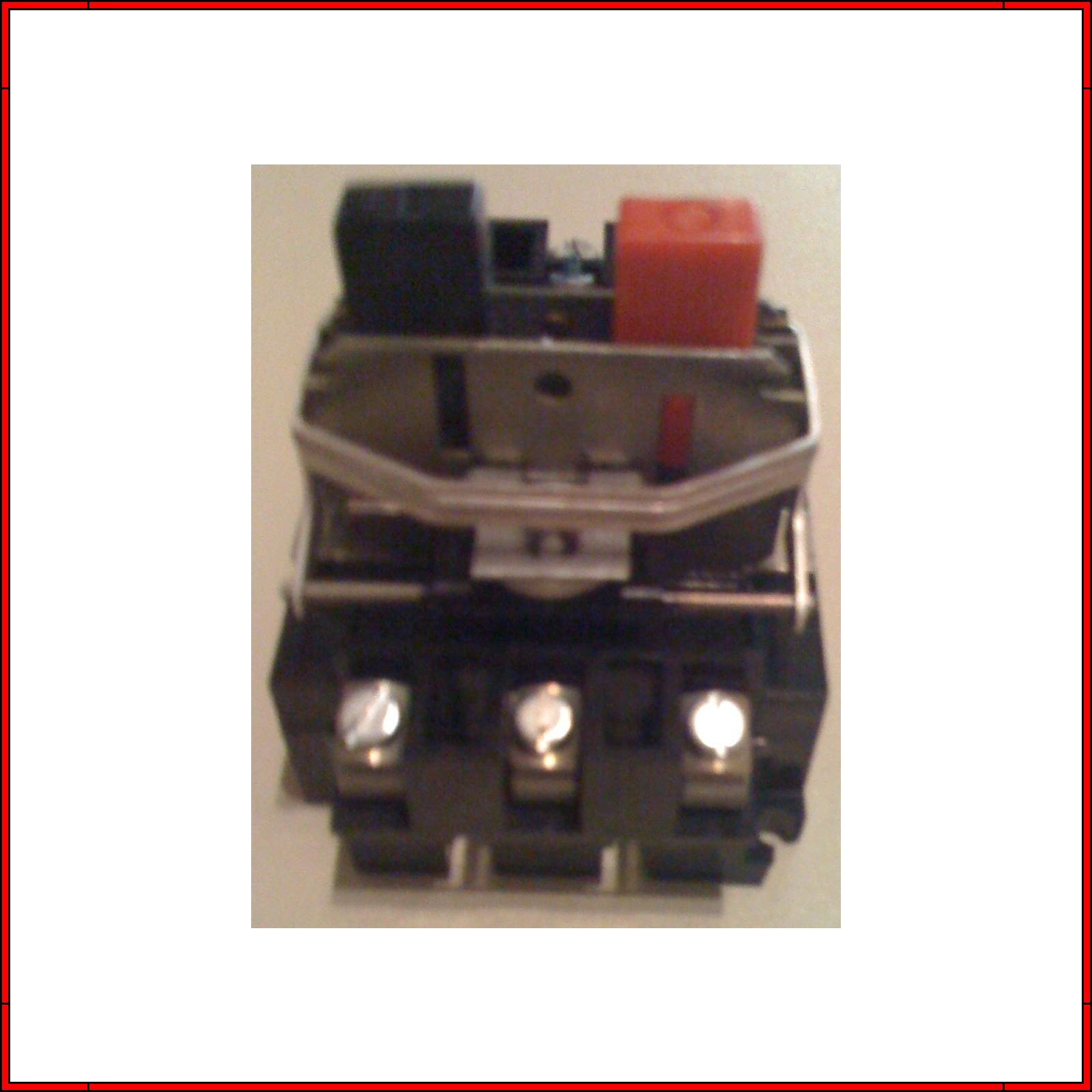

Ohne Abdeckung |
![Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild. Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild.](img/content/8a.jpg) |
<---
Ohne Abdeckung |

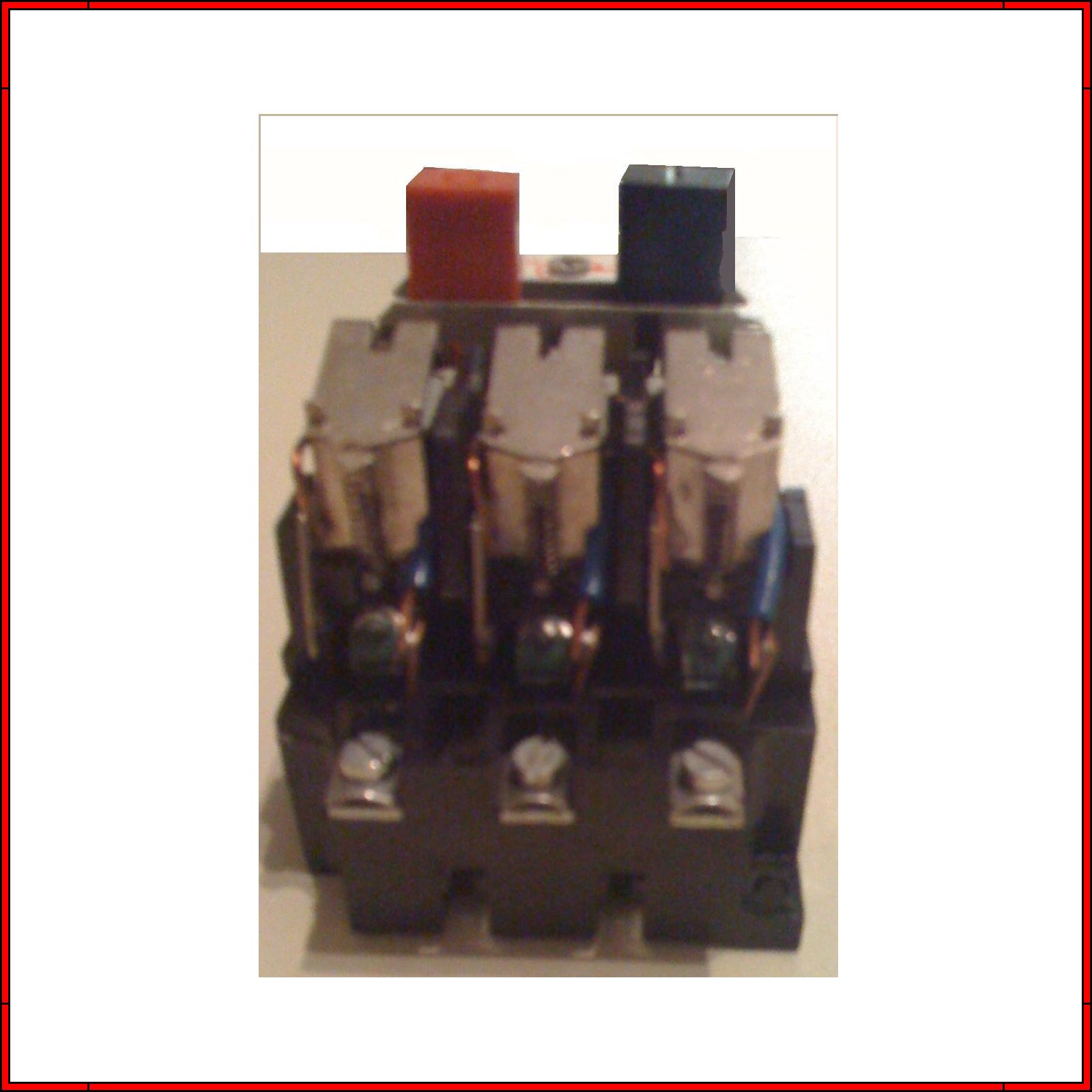

![Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild. Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild.](img/content/15a.jpg) |
--->

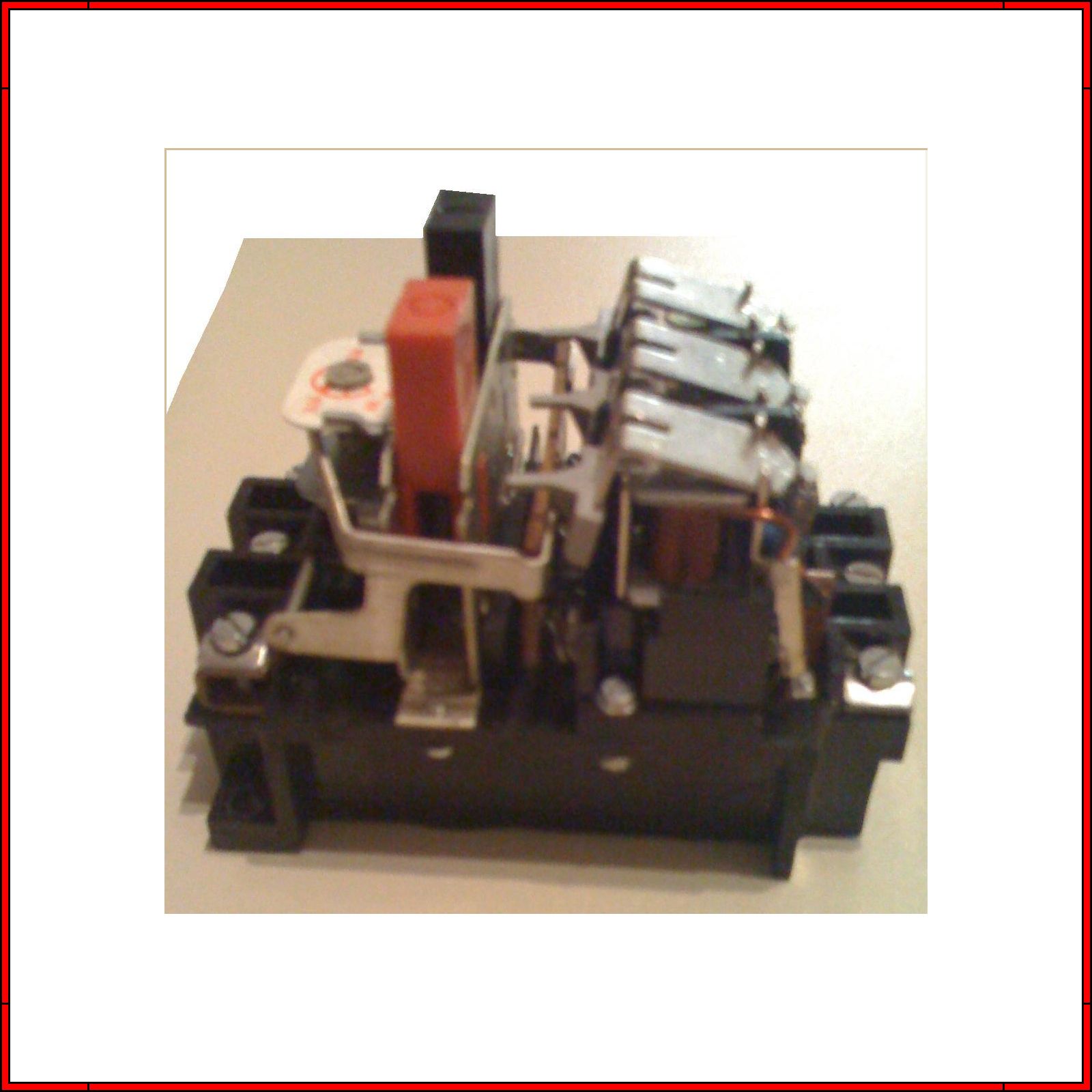

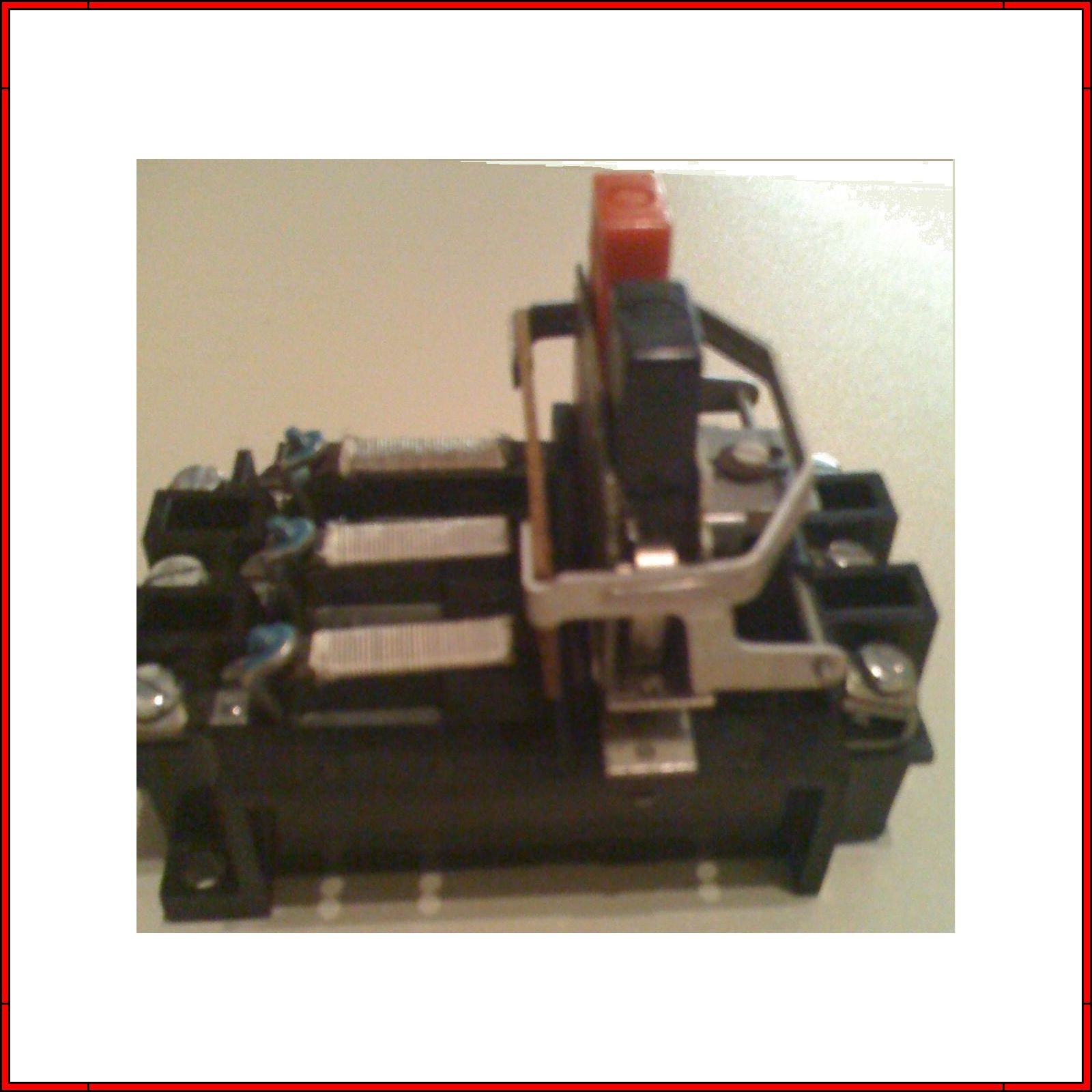

Die Bimetallauslöser
<---

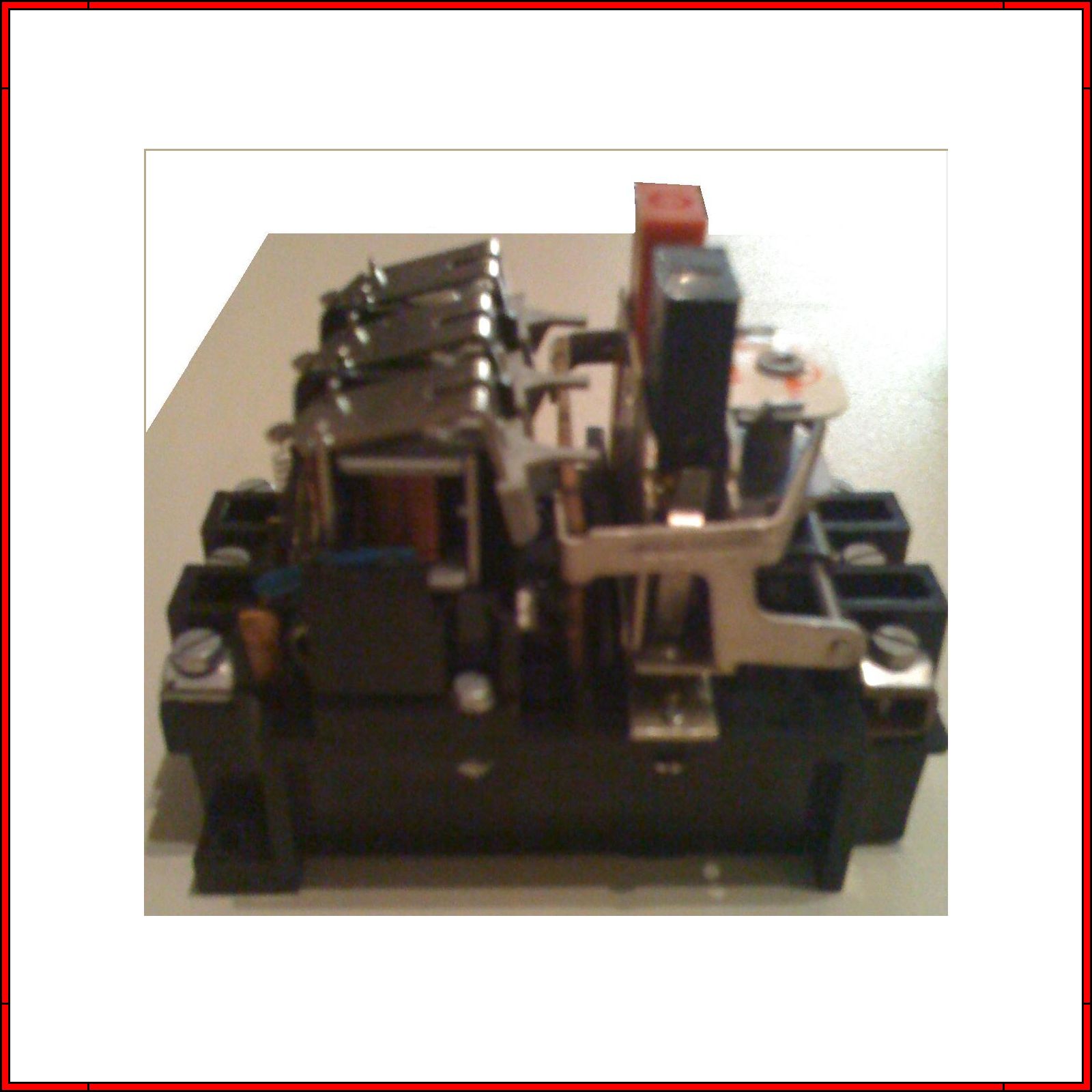

Die Schnellauslöser |
![Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild. Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild.](img/content/9a.jpg) |
![Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild. Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild.](img/content/16a.jpg) |
--->
Der Unterspannungsauslöser
(ohne Relais)
<---
Der Unterspannungsauslöser
(ohne Relais) |
![Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild. Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild.](img/content/11a.jpg) |
![Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild. Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild.](img/content/17a.jpg) |
--->
Die Auslösewippe mit
Auslösestromjustierrad
<---
Die Auslösewippe mit
Auslösestromjustierrad |
![Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild. Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild.](img/content/12a.jpg) |
![Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild. Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild.](img/content/18a.jpg) |
--->
SCHWARZ - Einschalter
ROT - Ausschalter
<---
SCHWARZ - Einschalter
ROT - Ausschalter |
![Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild. Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild.](img/content/13a.jpg) |
![Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild. Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild.](img/content/19a.jpg) |
--->

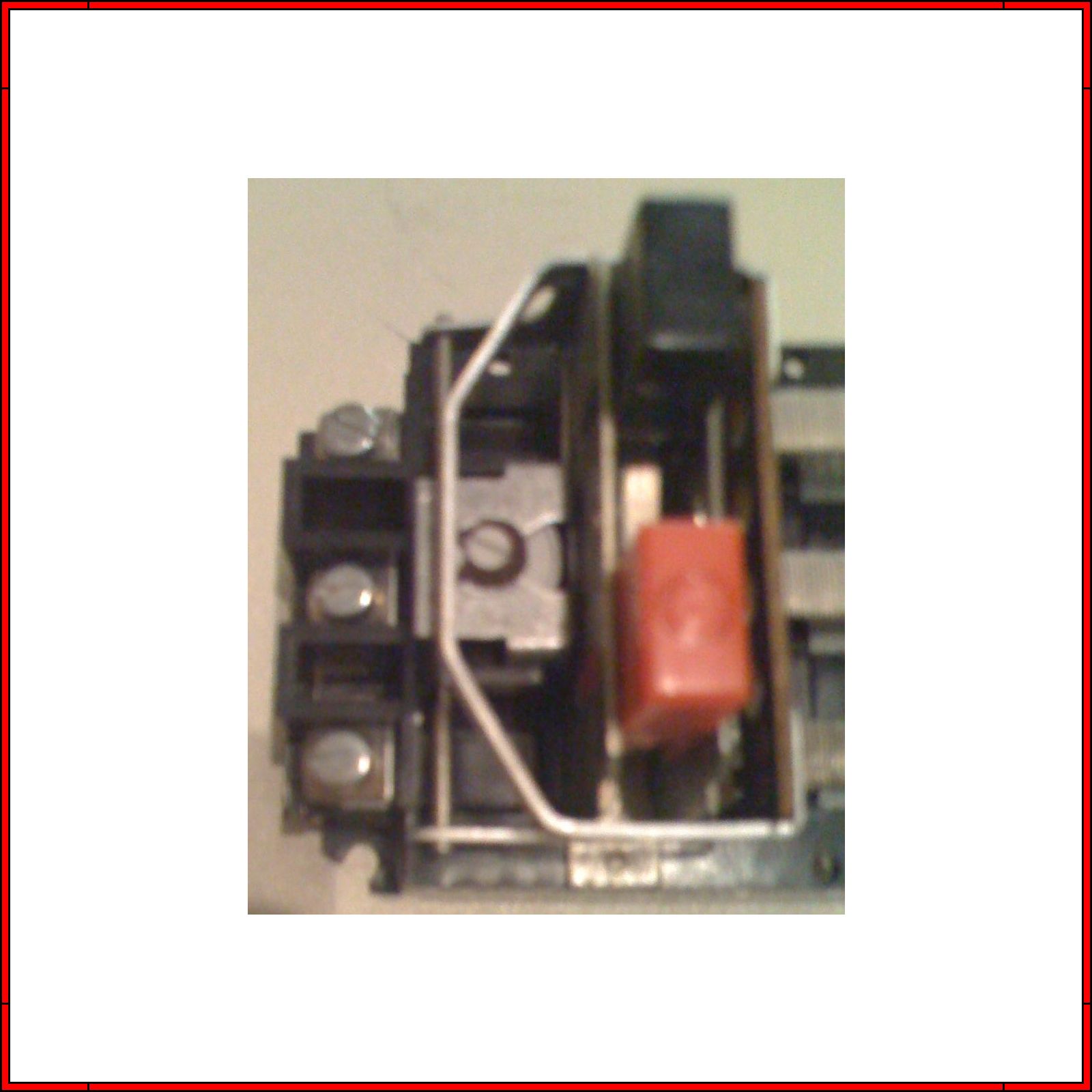

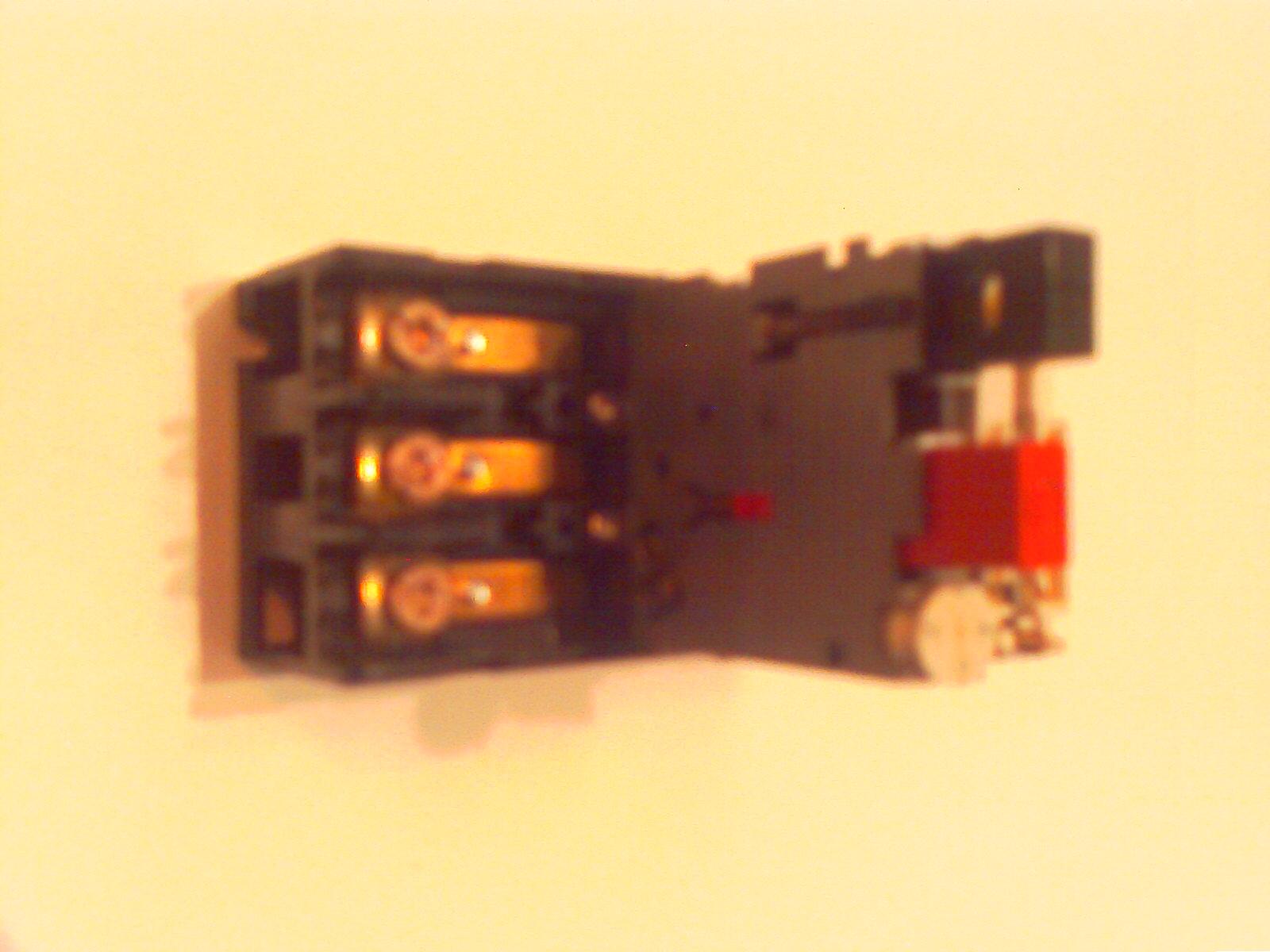

Ansicht von oben
auf die Bimetallstreifen
<---

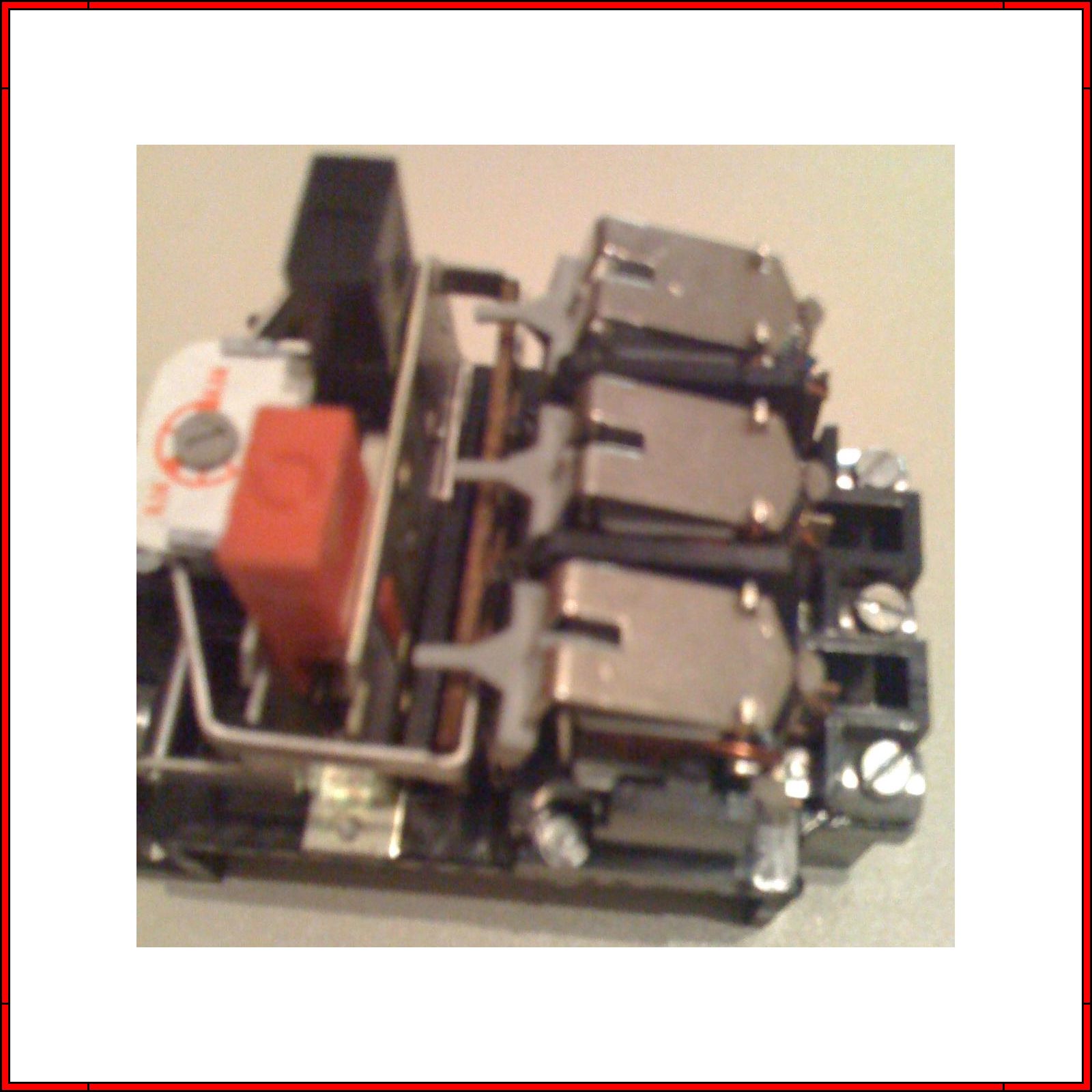

Ansicht von oben
auf die Schnellauslöser |
![Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild. Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild.](img/content/14a.jpg) |
![Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild. Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild.](img/content/21a.jpg) |
--->

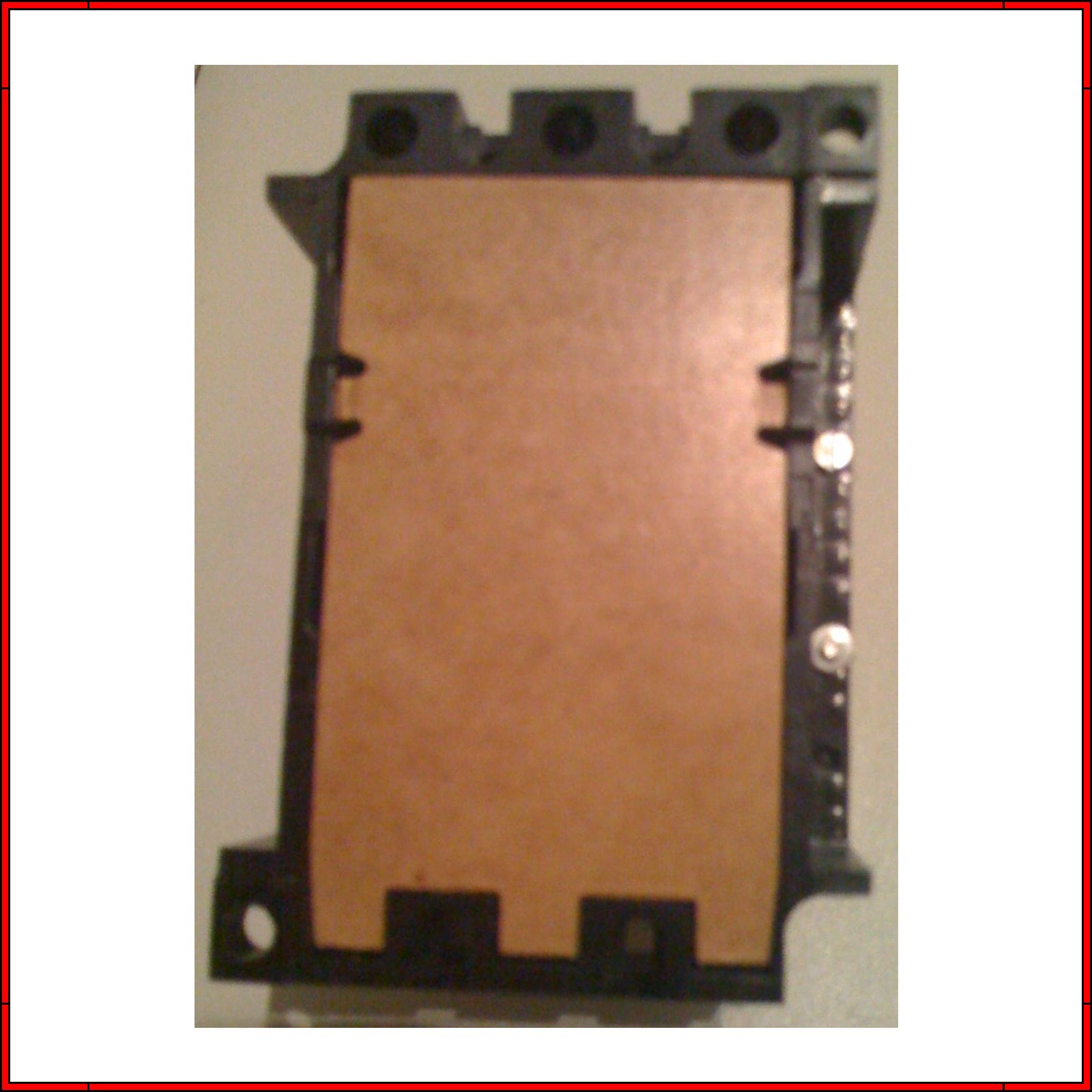

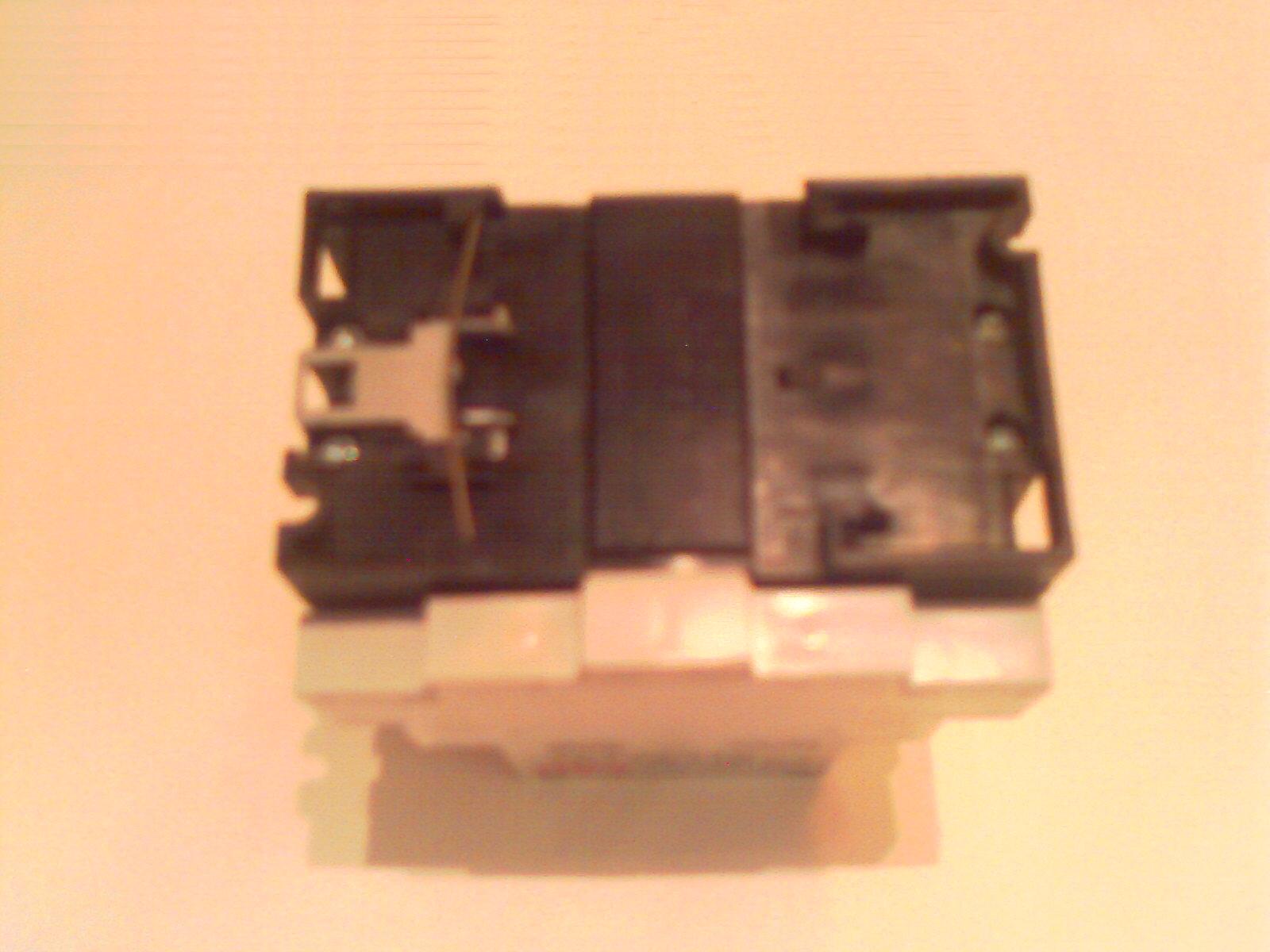

Ansicht von unten
(mit Pappabdeckung)
<---
Ansicht von unten
(mit Pappabdeckung) |
![Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild. Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild.](img/content/23a.jpg) |
![Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild. Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild.](img/content/20a.jpg) |
--->

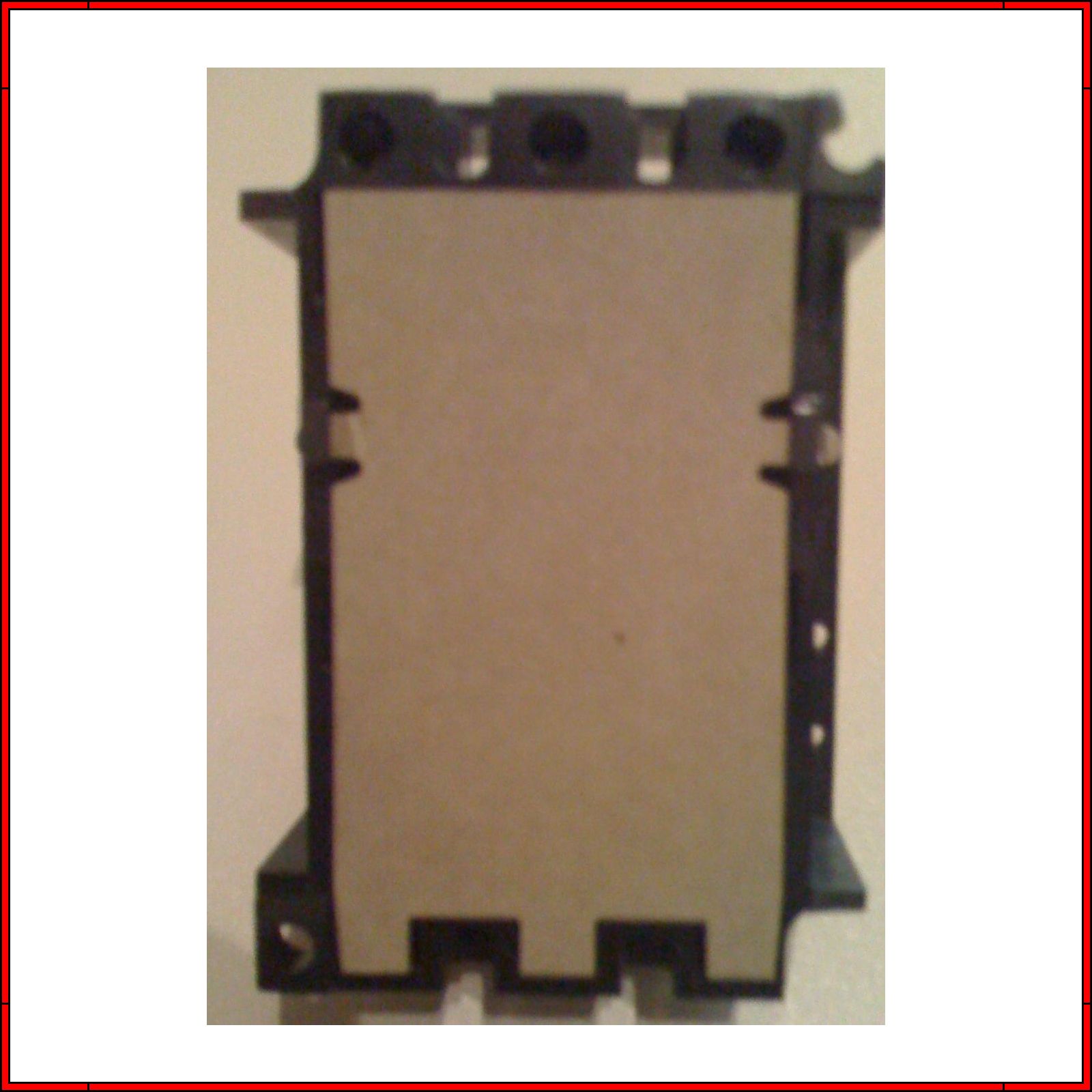

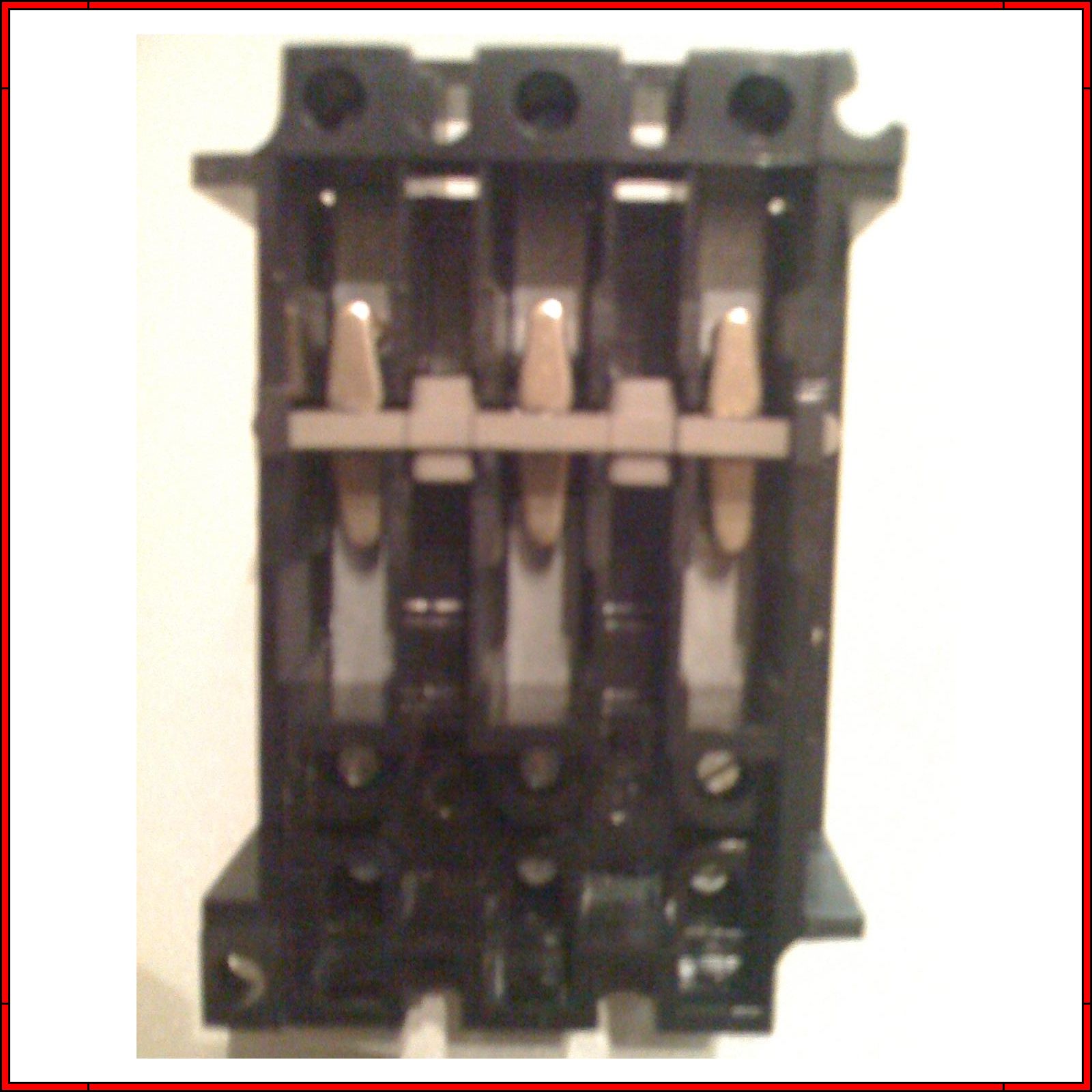

Ansicht von unten
auf die Kontaktplatte
<---
Ansicht von unten
auf die Kontaktplatte |
![Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild. Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild.](img/content/22a.jpg) |
|
|
|
|
|
|
|
|

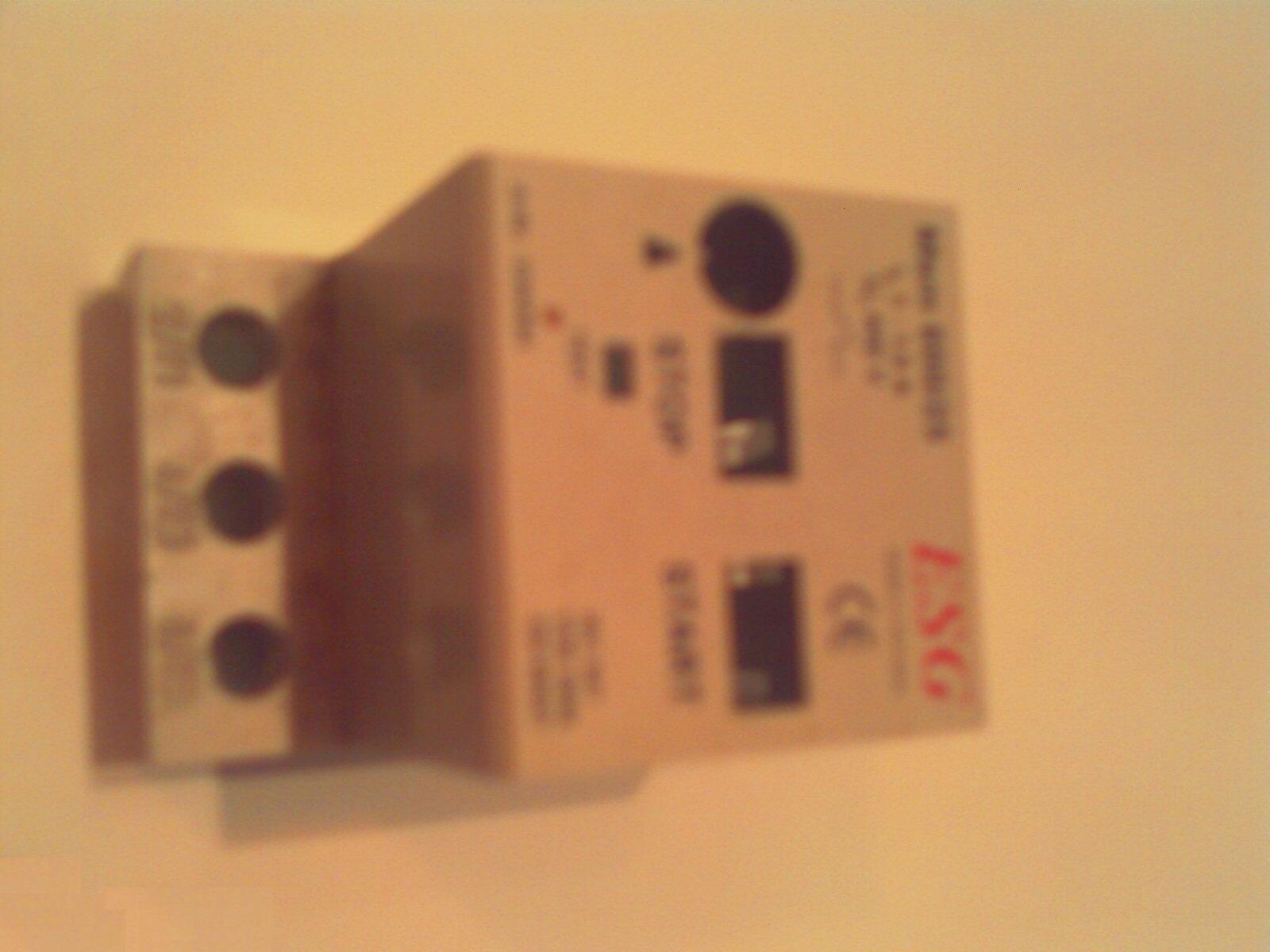

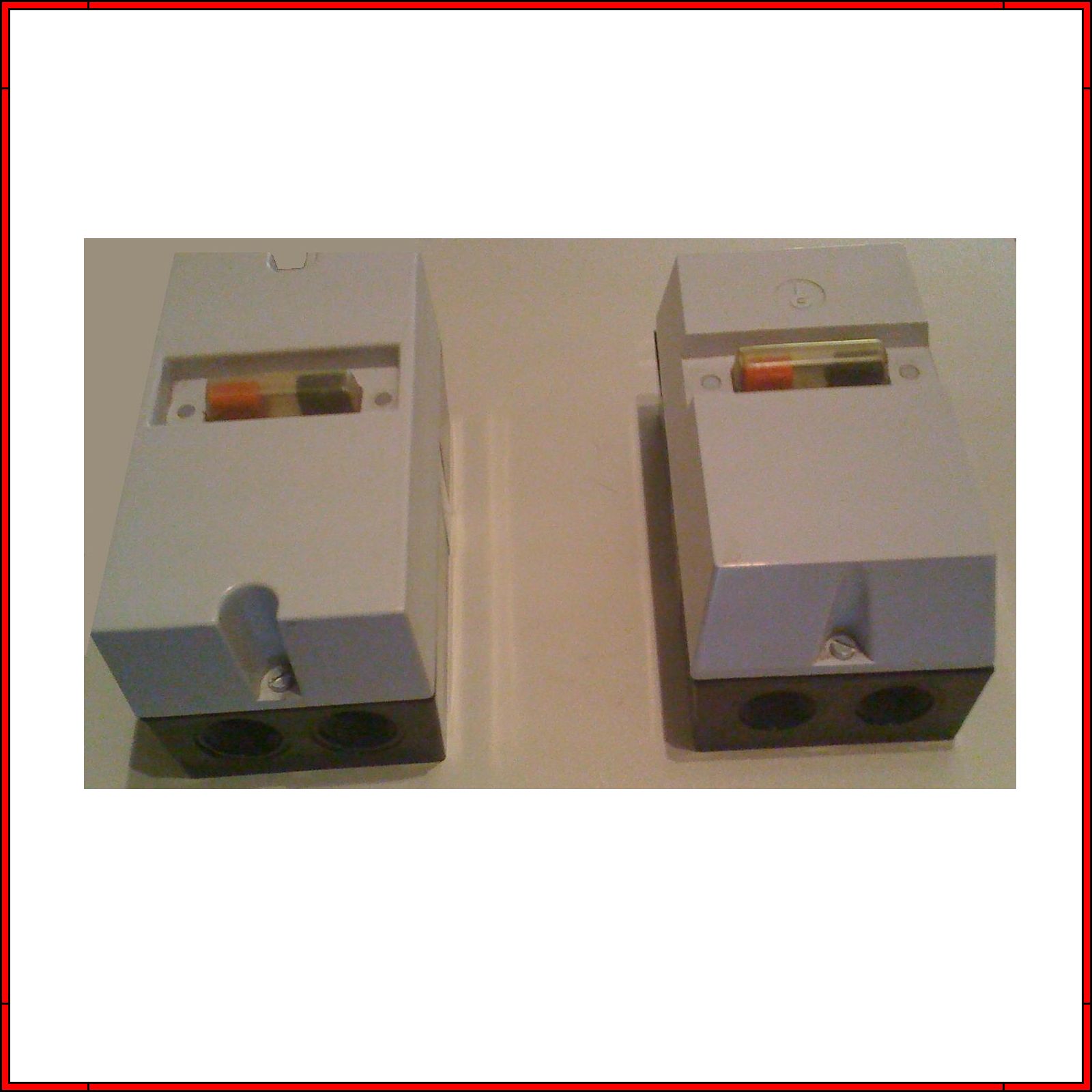

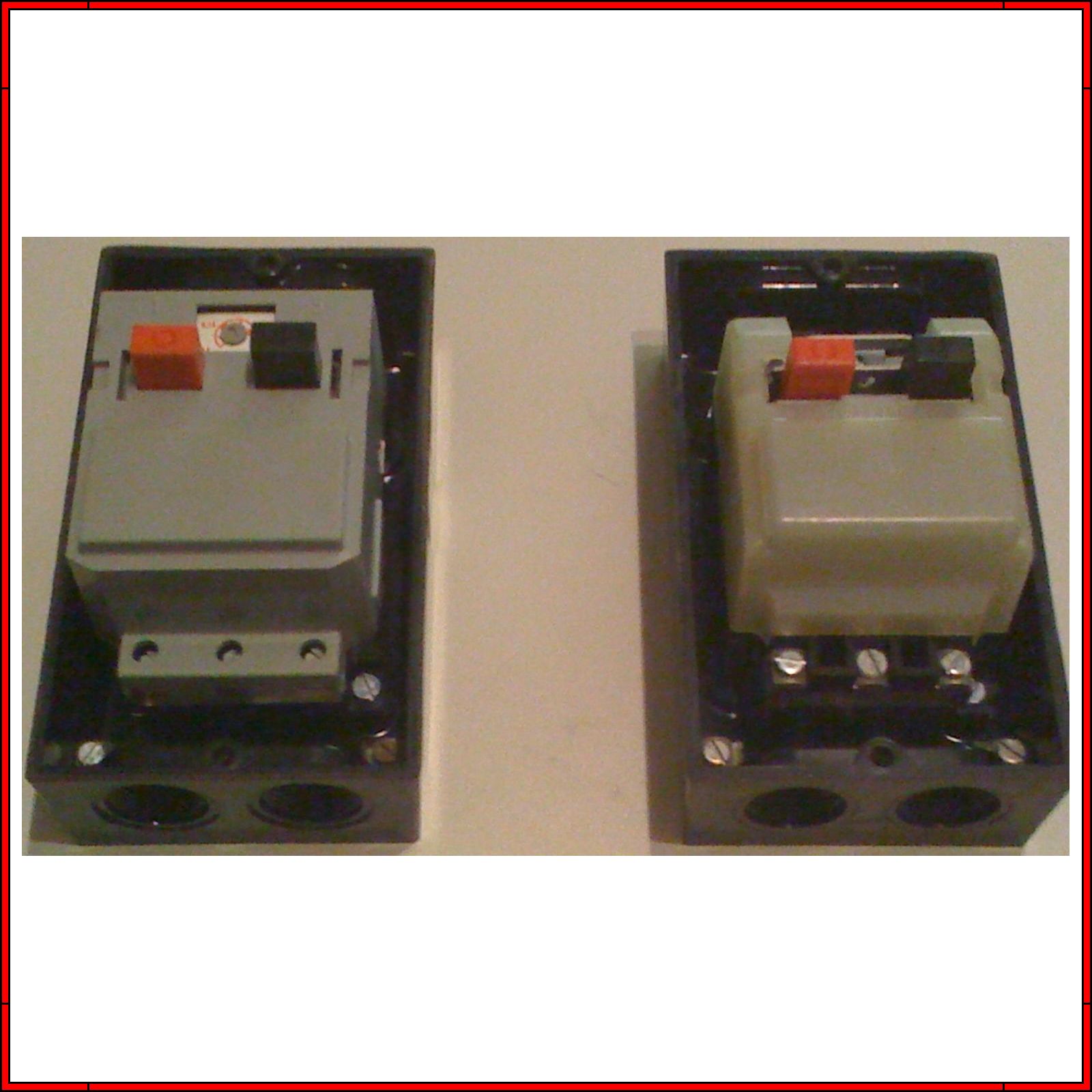

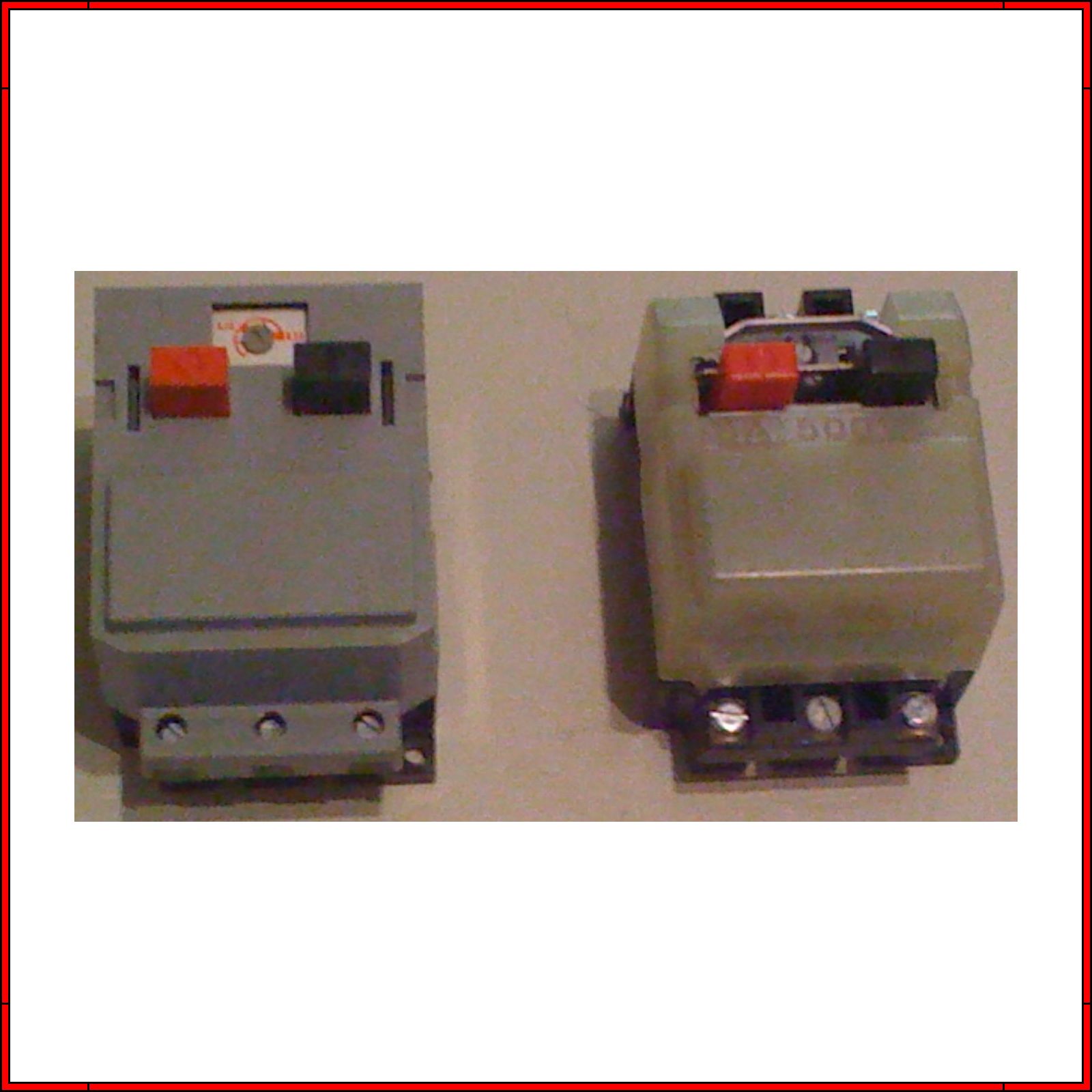

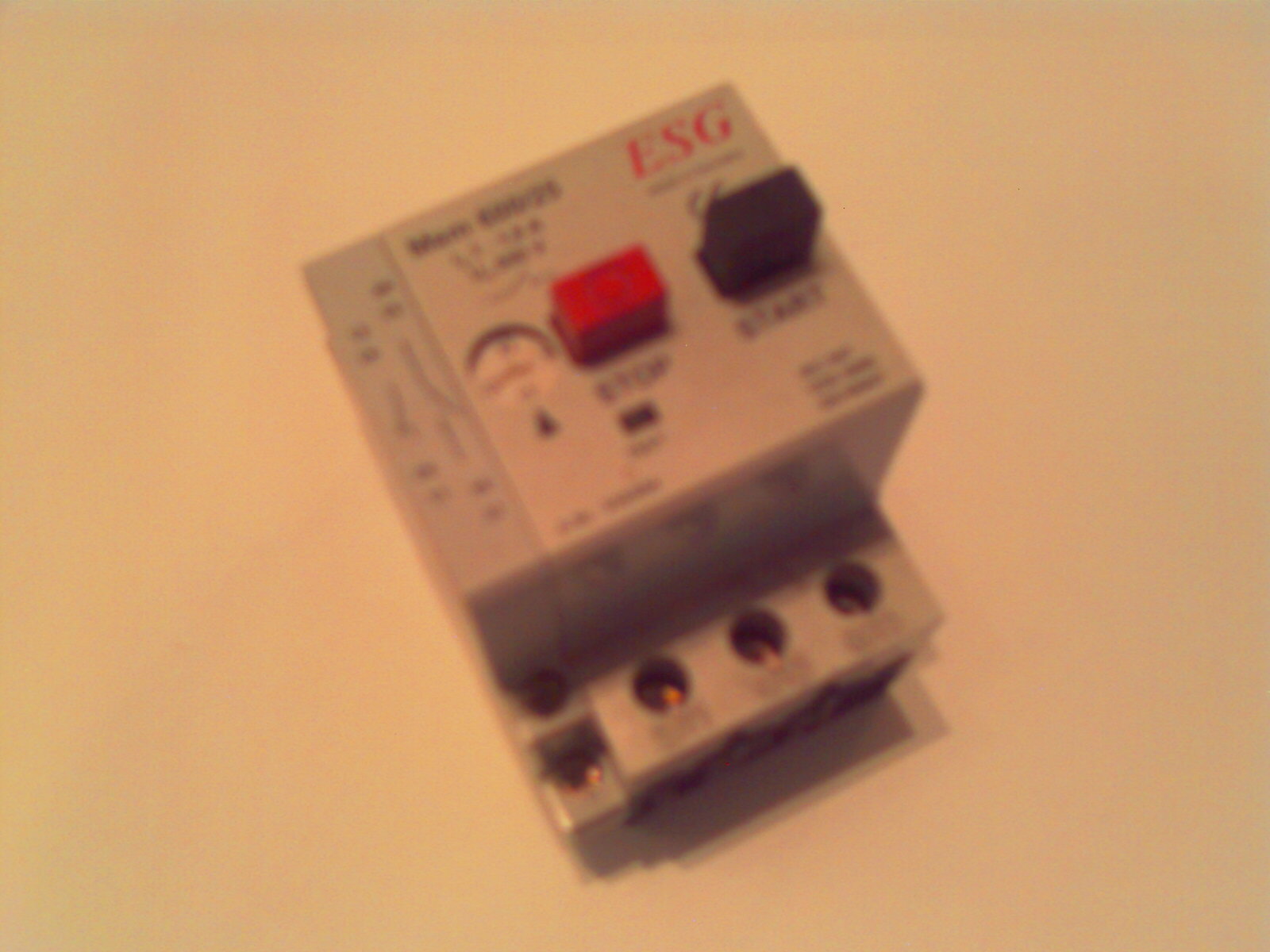

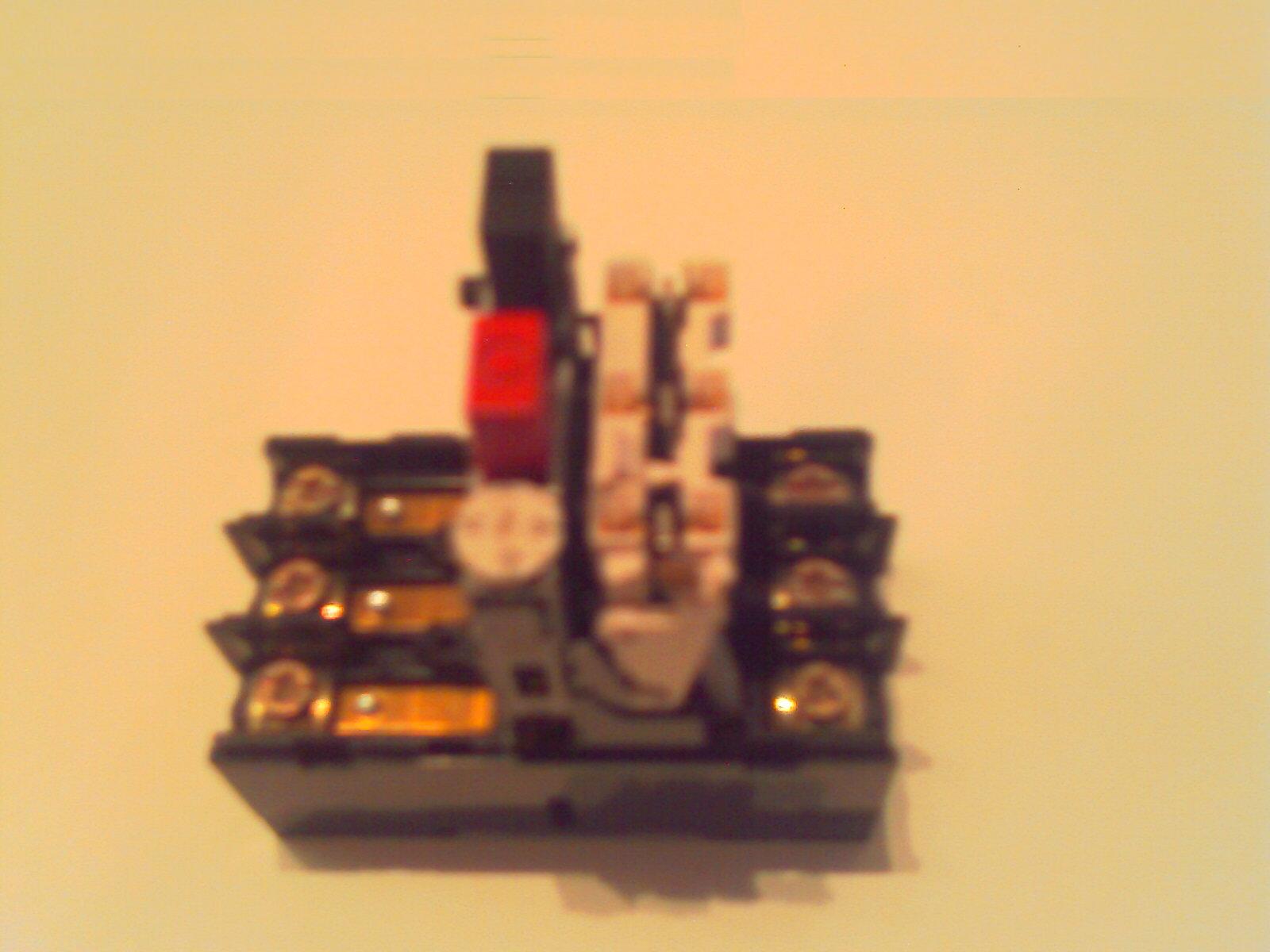

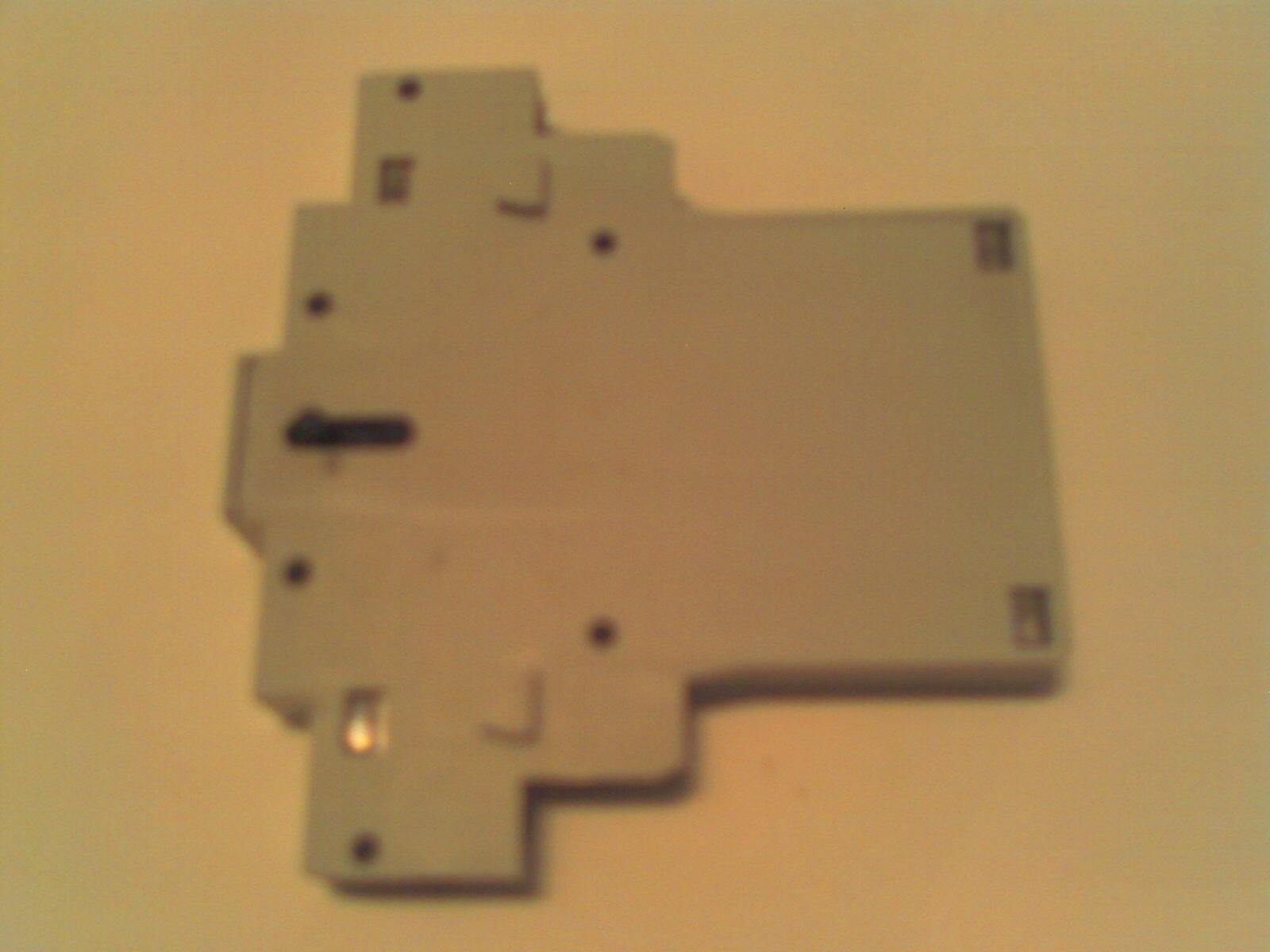

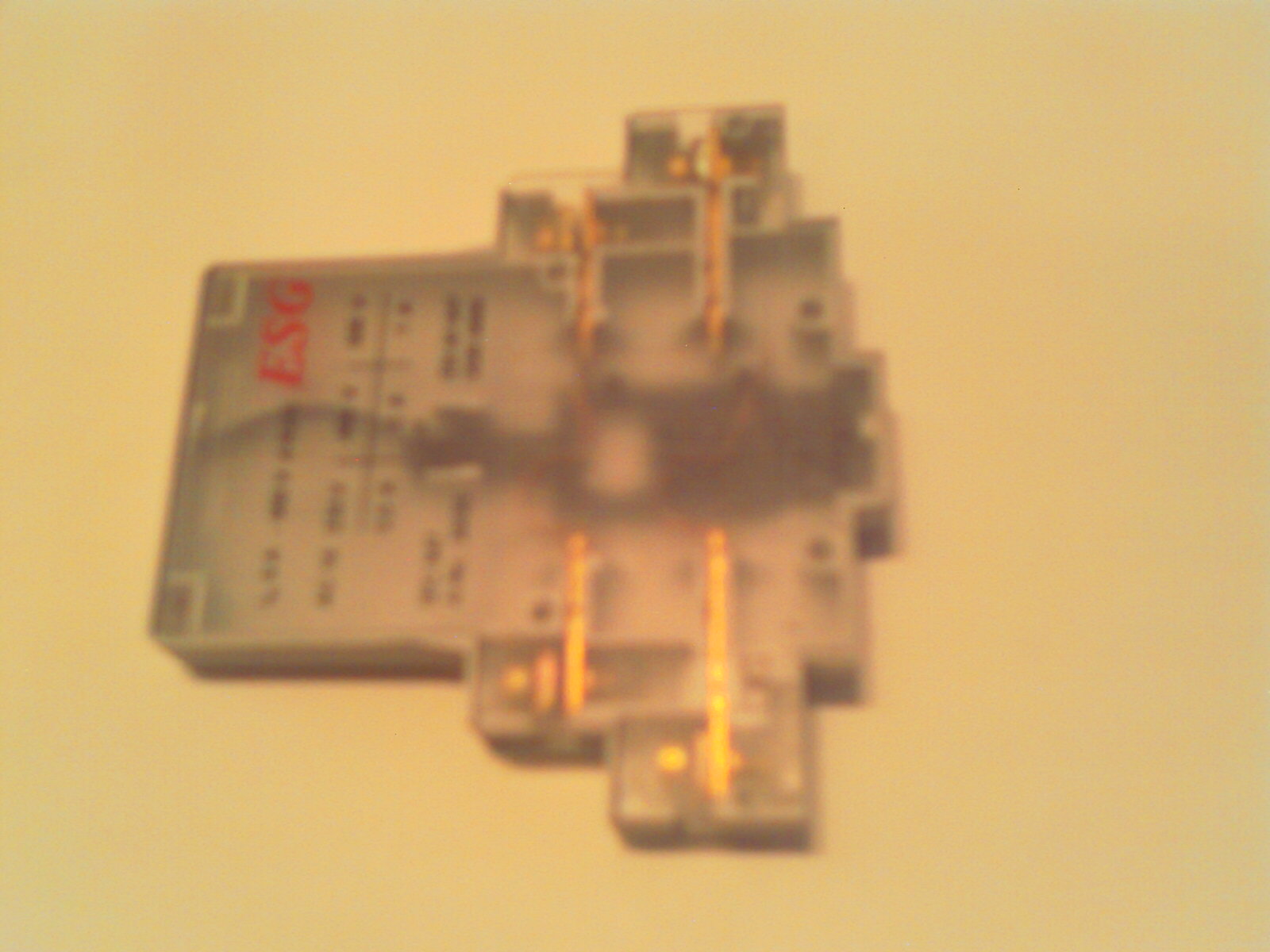

Ein moderner Ms(m) 600/25 von ESG |
|
|
|
|
|
|
|
|
|
|
|

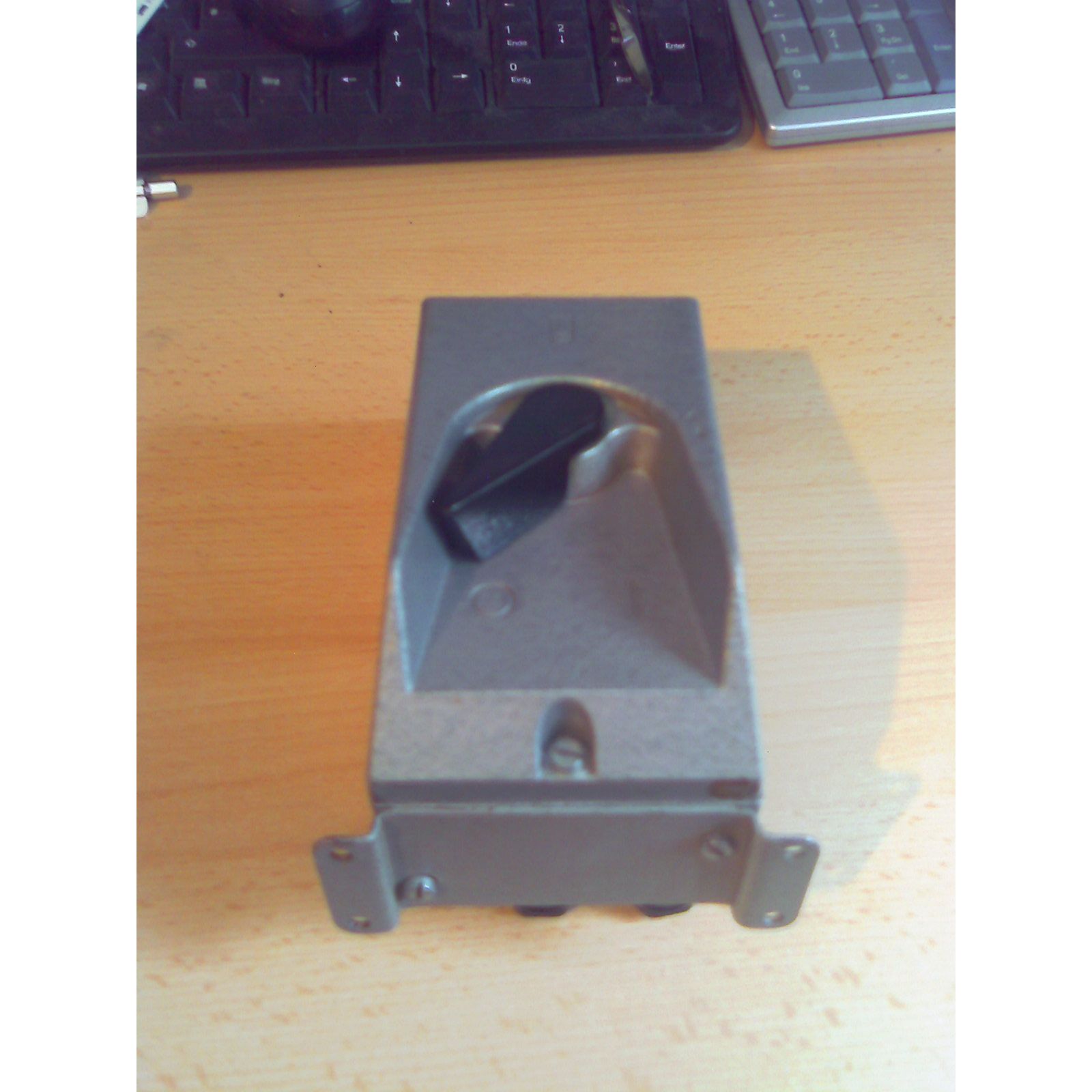

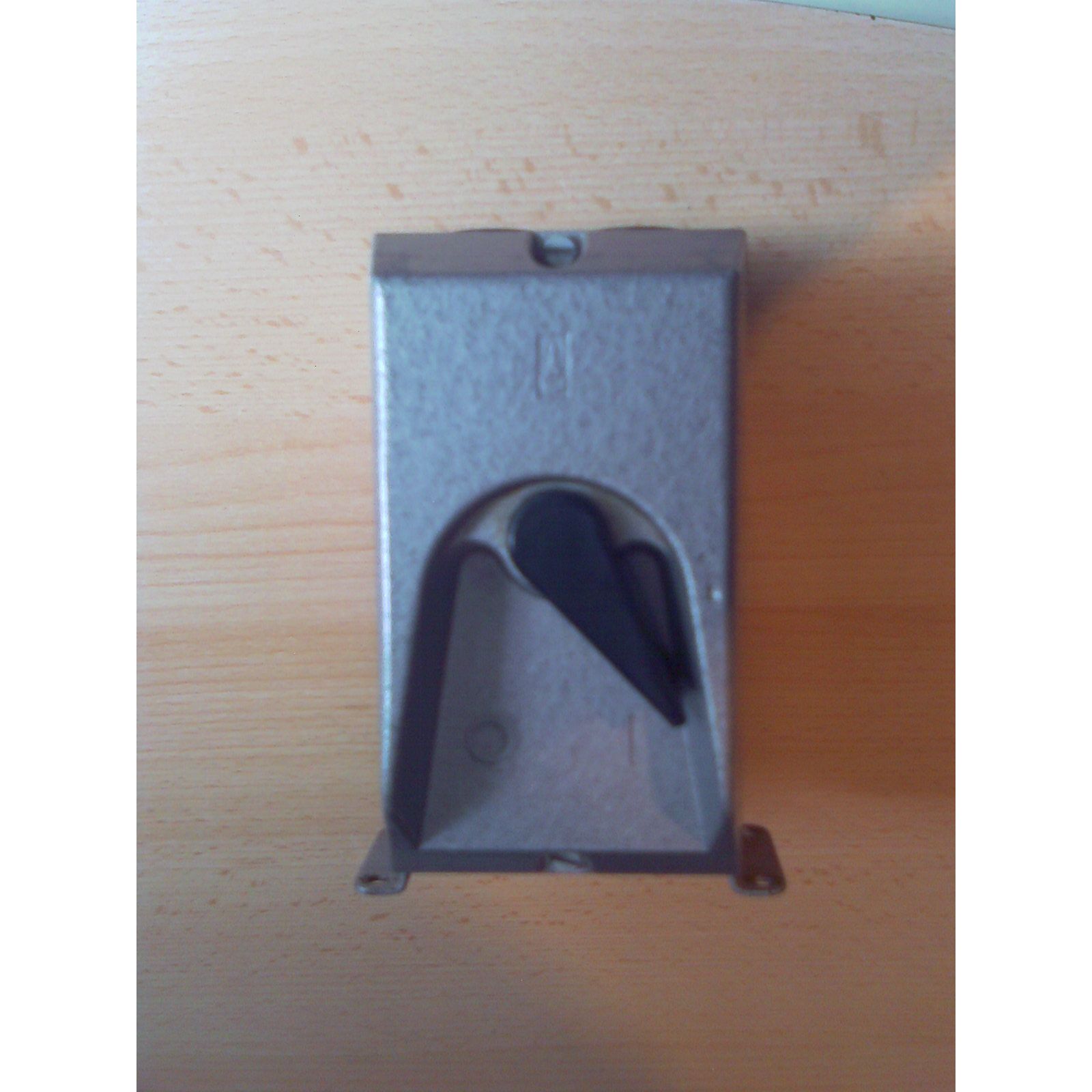

Zwei alte Ms500/10 von ESG |
|
|
|
![Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild. Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild.](MS500_10/1a.jpg) |
Ein Ms500/10 nach TGL 16563
Strombereich 1 ... 1,6A
Im Spritzgussgehäuse
Untertischmontagegeeignet mit dadurch
zusätzlichen Montageblech |
![Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild. Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild.](MS500_10/2a.jpg) |

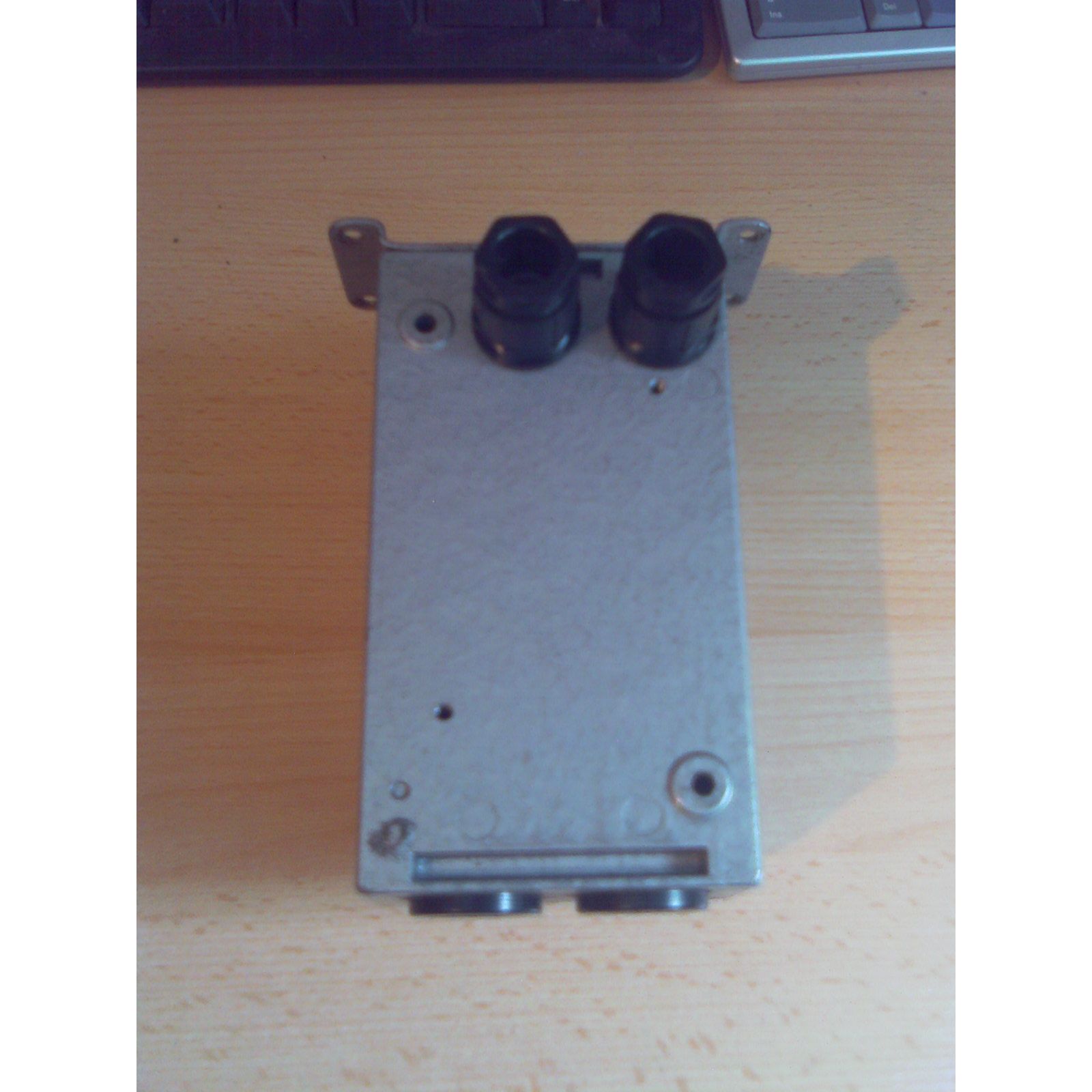

Das zusätzliche Montageblech |
![Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild. Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild.](MS500_10/3a.jpg) |
Modifiziert in den Kabeldurchführungen |
![Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild. Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild.](MS500_10/4a.jpg) |

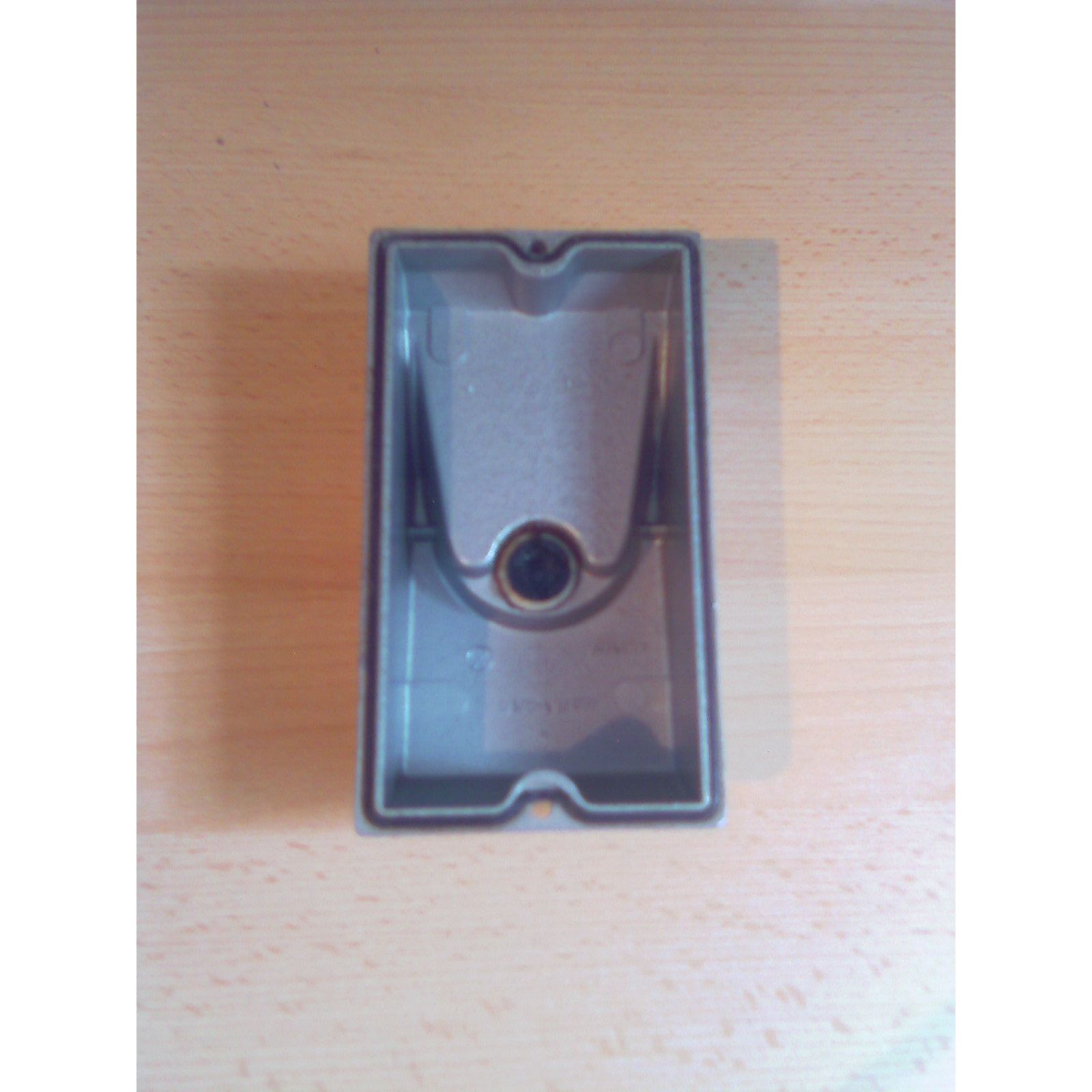

Unterschale des Ms500/10
Innenseite |
![Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild. Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild.](MS500_10/5a.jpg) |

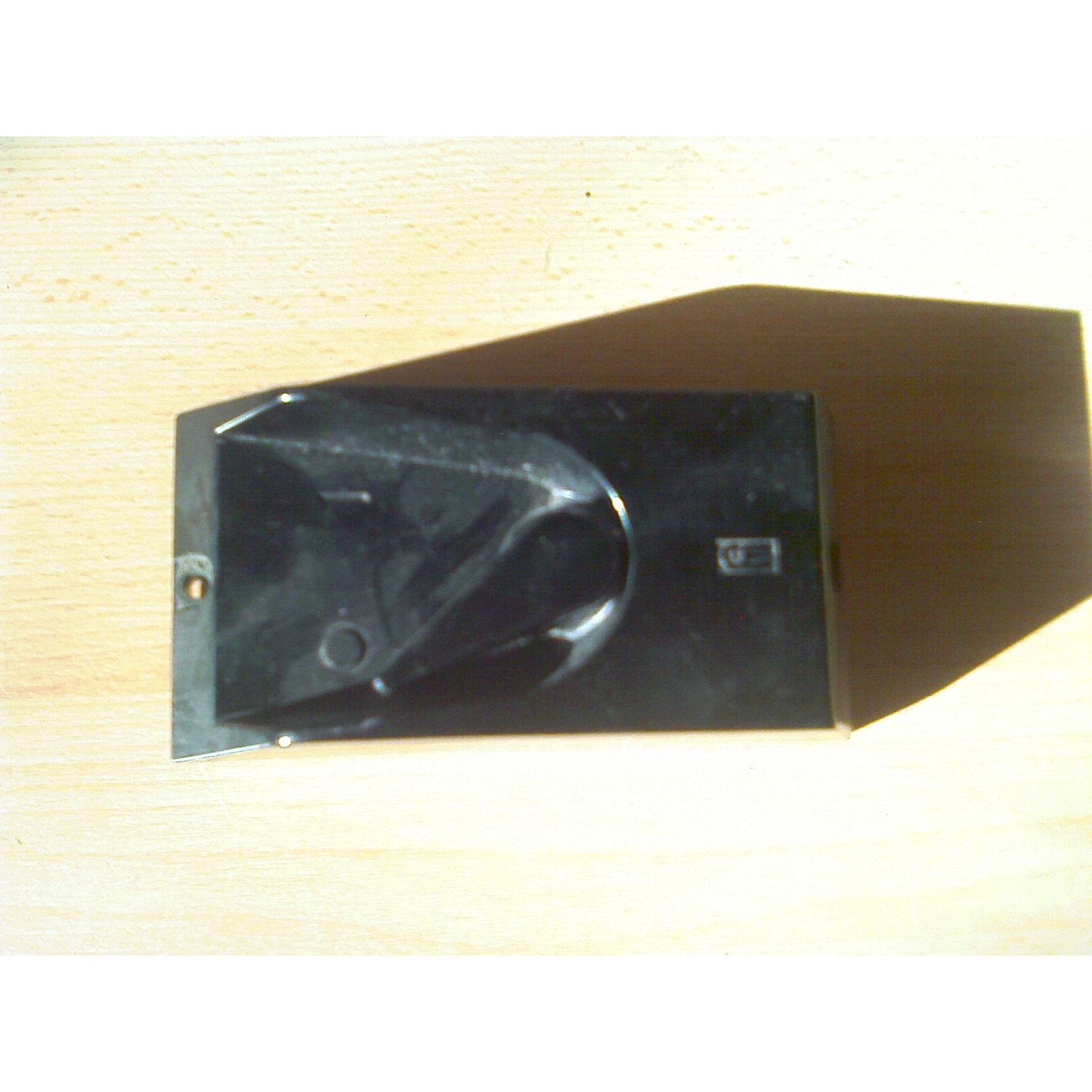

Oberschale Innenseite |
![Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild. Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild.](MS500_10/6a.jpg) |

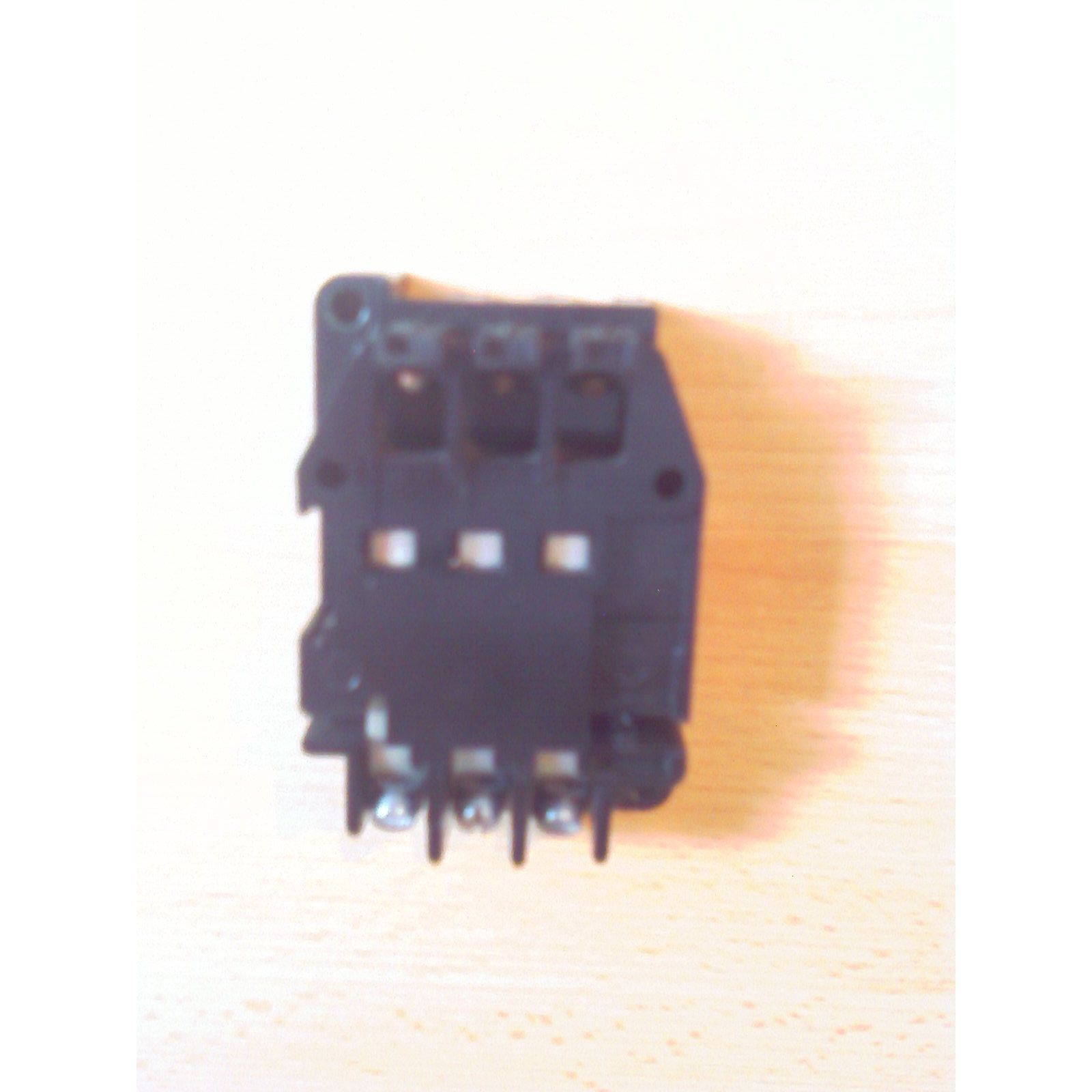

Der eigentliche Motorschutzschalter
ohne Gehäuse
Unterseite |
![Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild. Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild.](MS500_10/14a.jpg) |

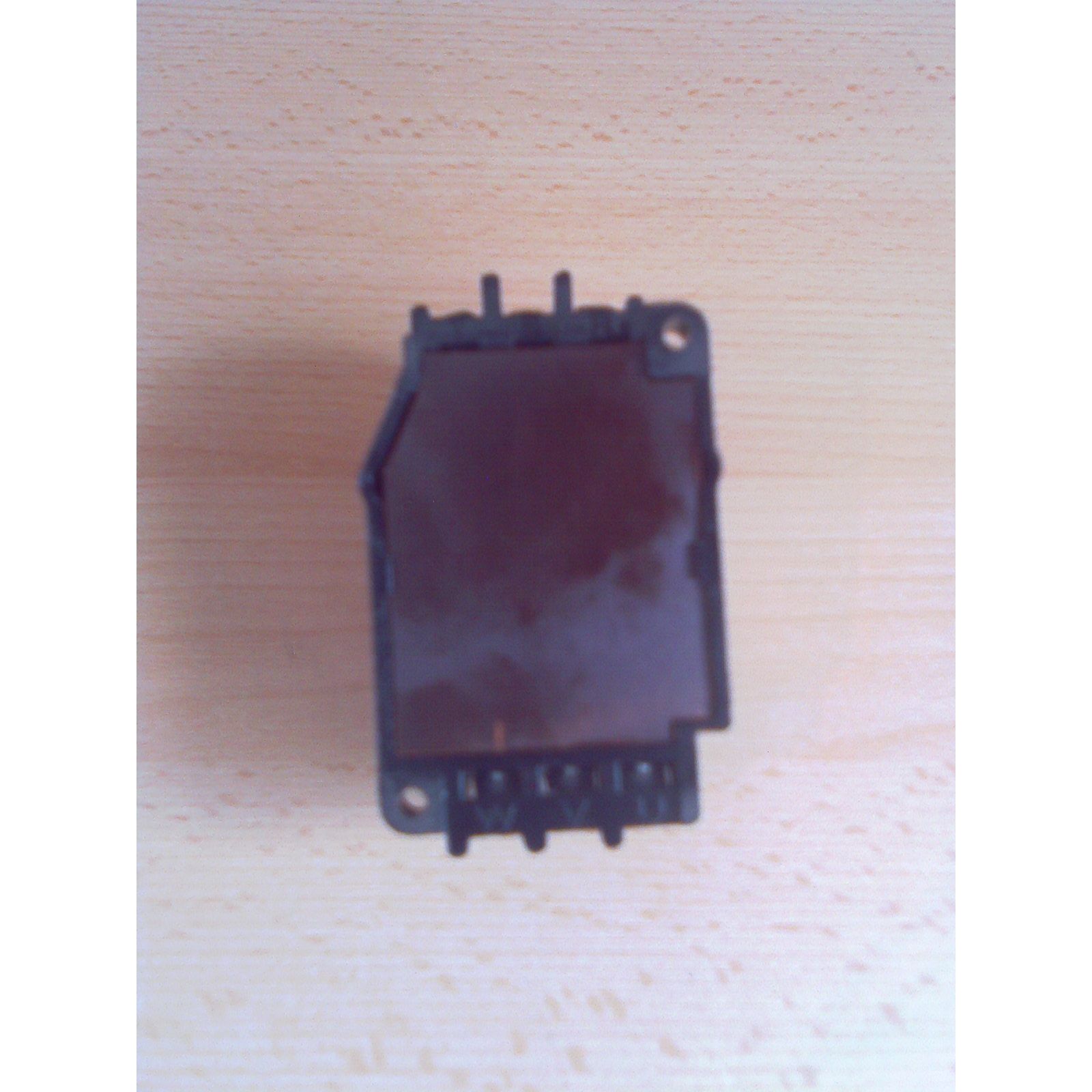

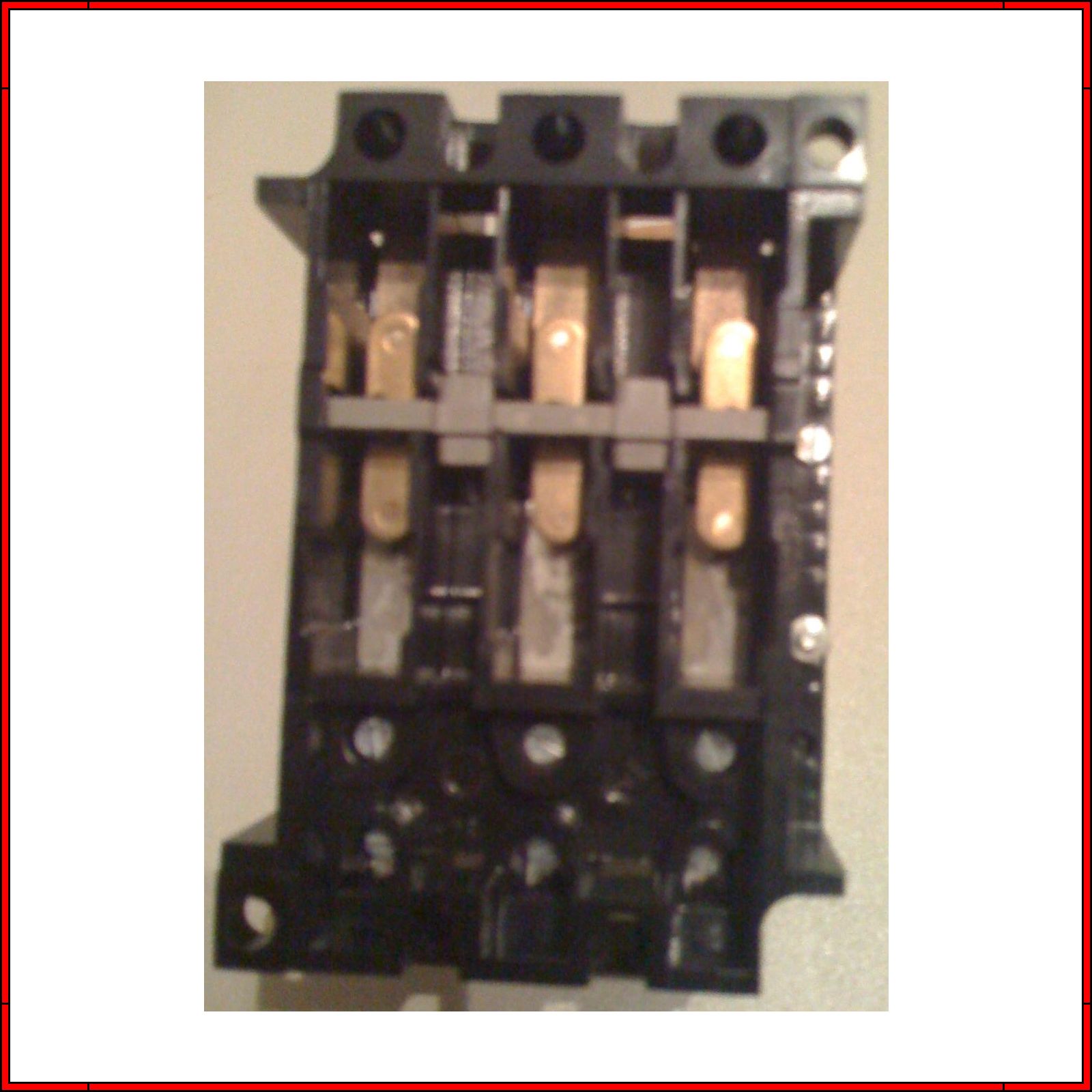

Der Motorschutzschalter ohne Gehäuse
Unterseite ohne untere Kunststoffplatte
Zu sehen: Das Schutzpertinax |
![Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild. Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild.](MS500_10/9a.jpg) |

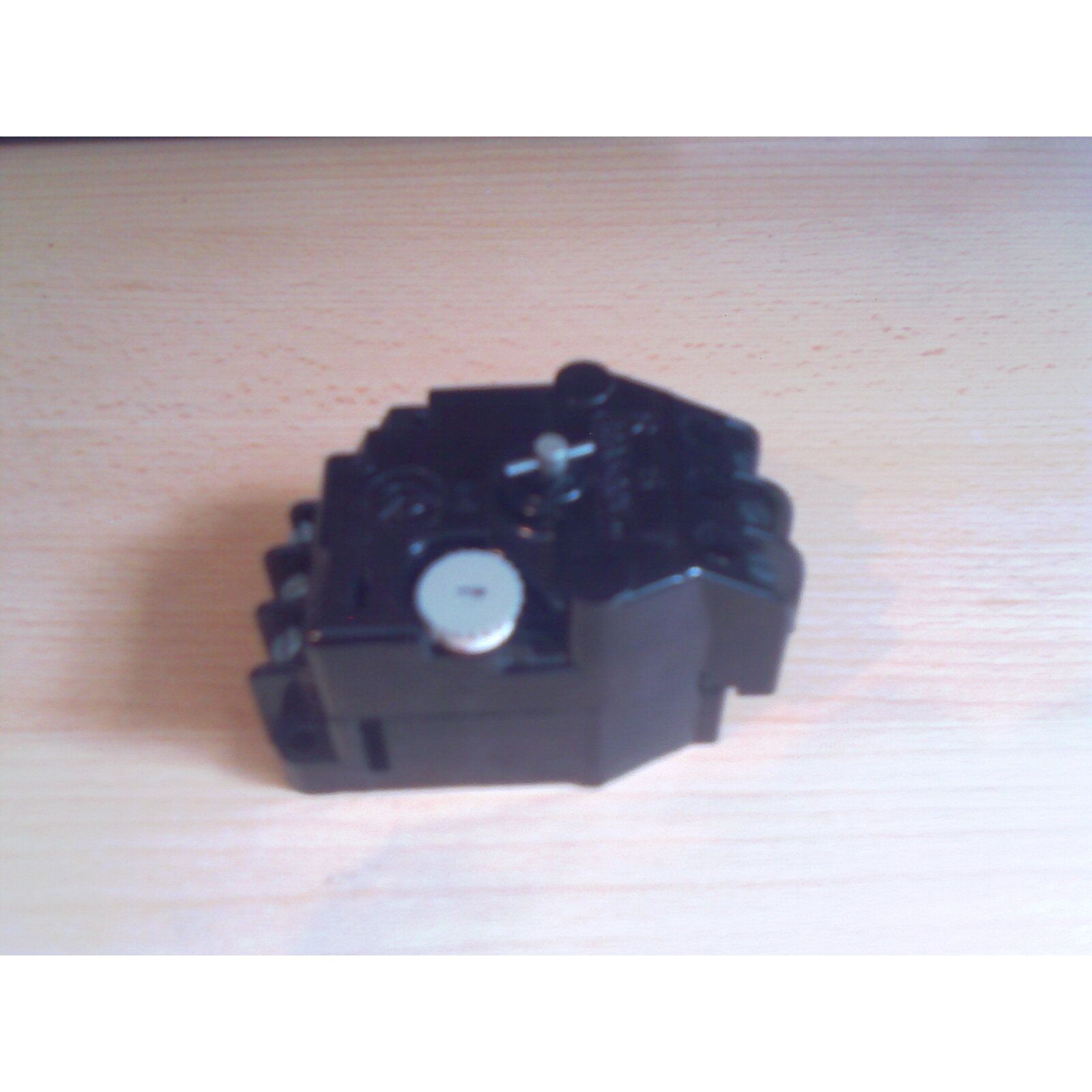

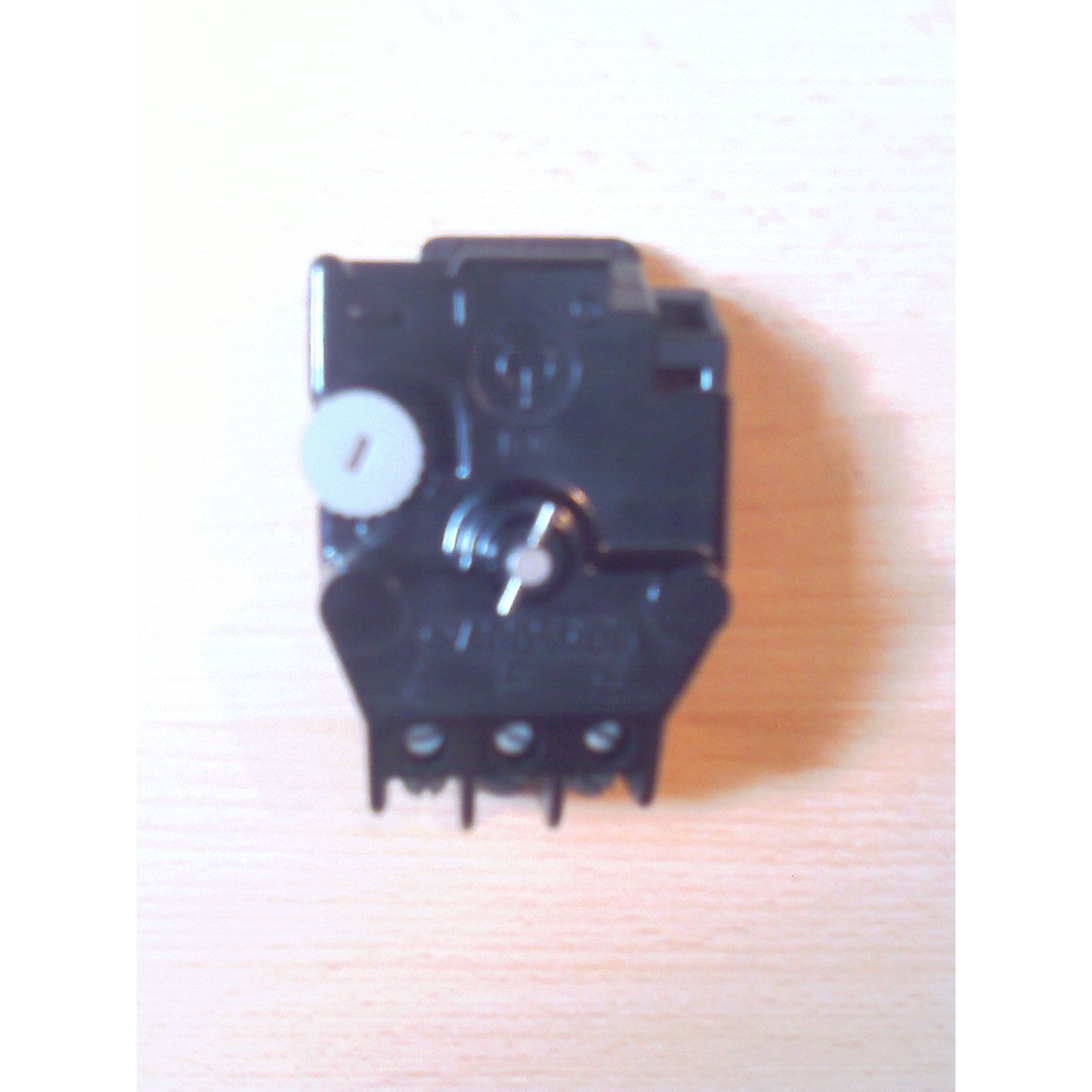

Der Motorschutzschalter ohne Gehäuse
Oberseite
Zu sehen: Weiße Einstellrändelmutter Strom
Zu sehen: Mitte Auslöseachse Hand mit Bolzen |
![Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild. Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild.](MS500_10/13a.jpg) |
Der Motorschutzschalter ohne Gehäuse
Oberseite
Von der Seite gesehen |
![Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild. Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild.](MS500_10/7a.jpg) |

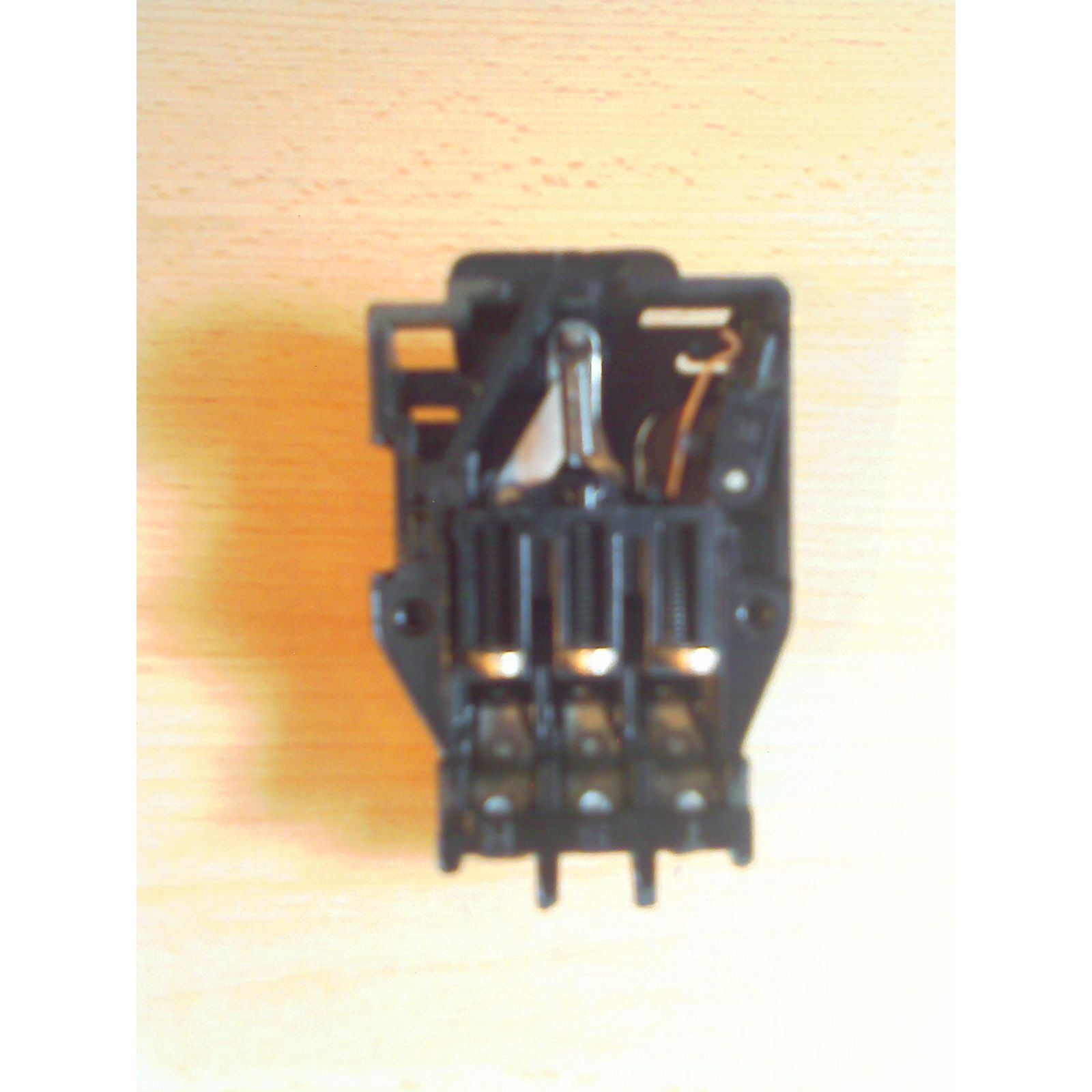

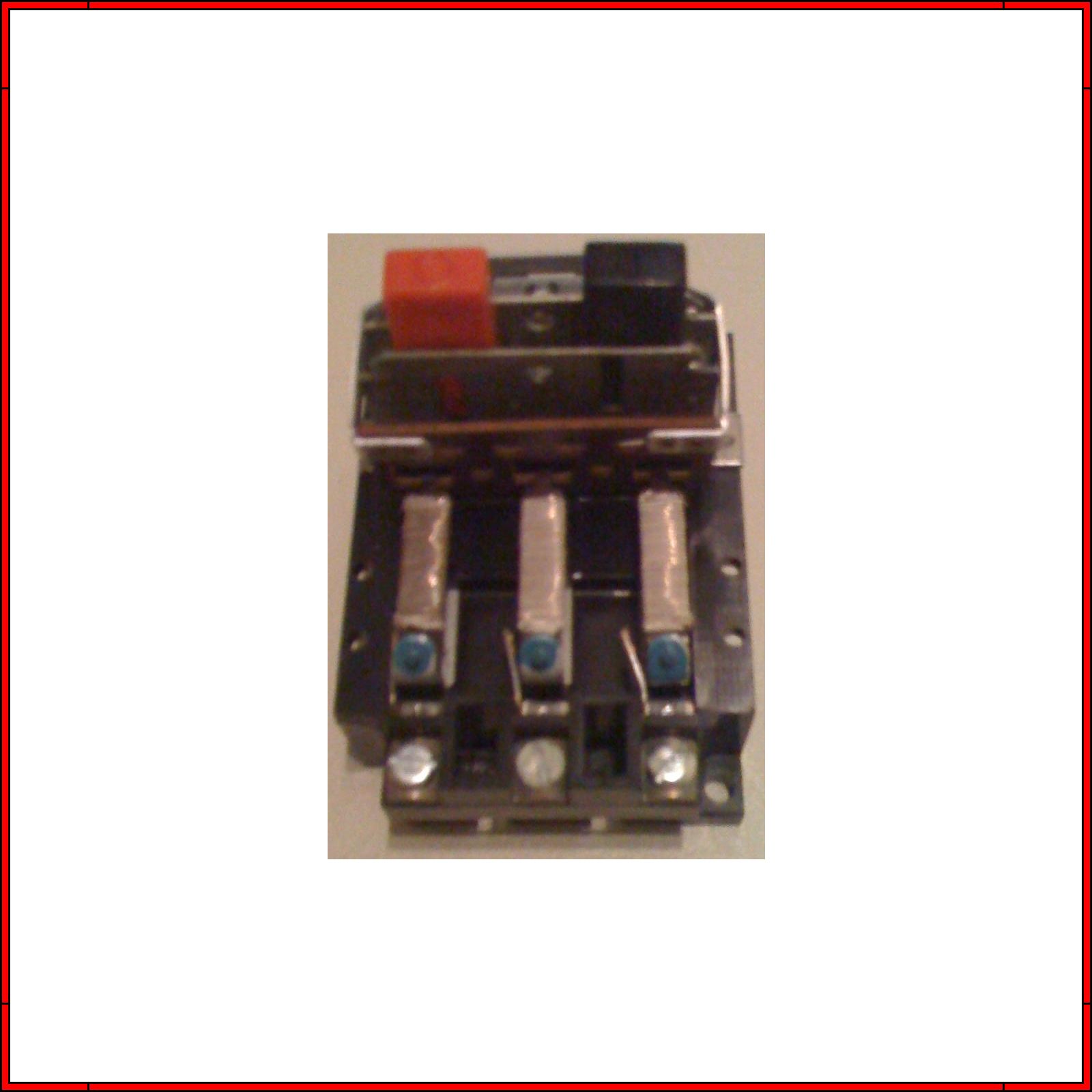

Motorschutzschalter - Unterteil
Schutzpertinax entfernt
Zu sehen: Bimetallstreifenauslöser - thermisch |
![Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild. Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild.](MS500_10/8a.jpg) |

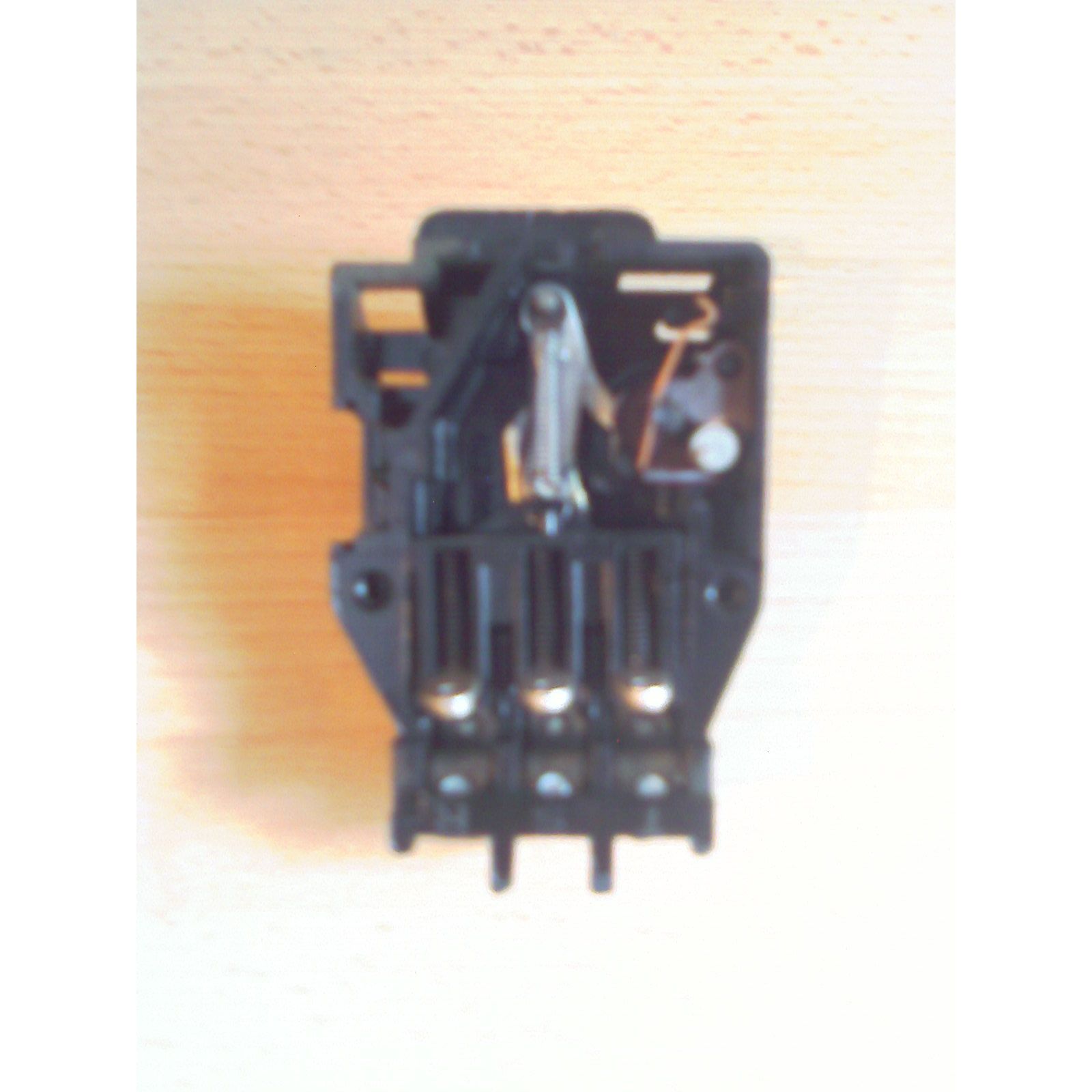

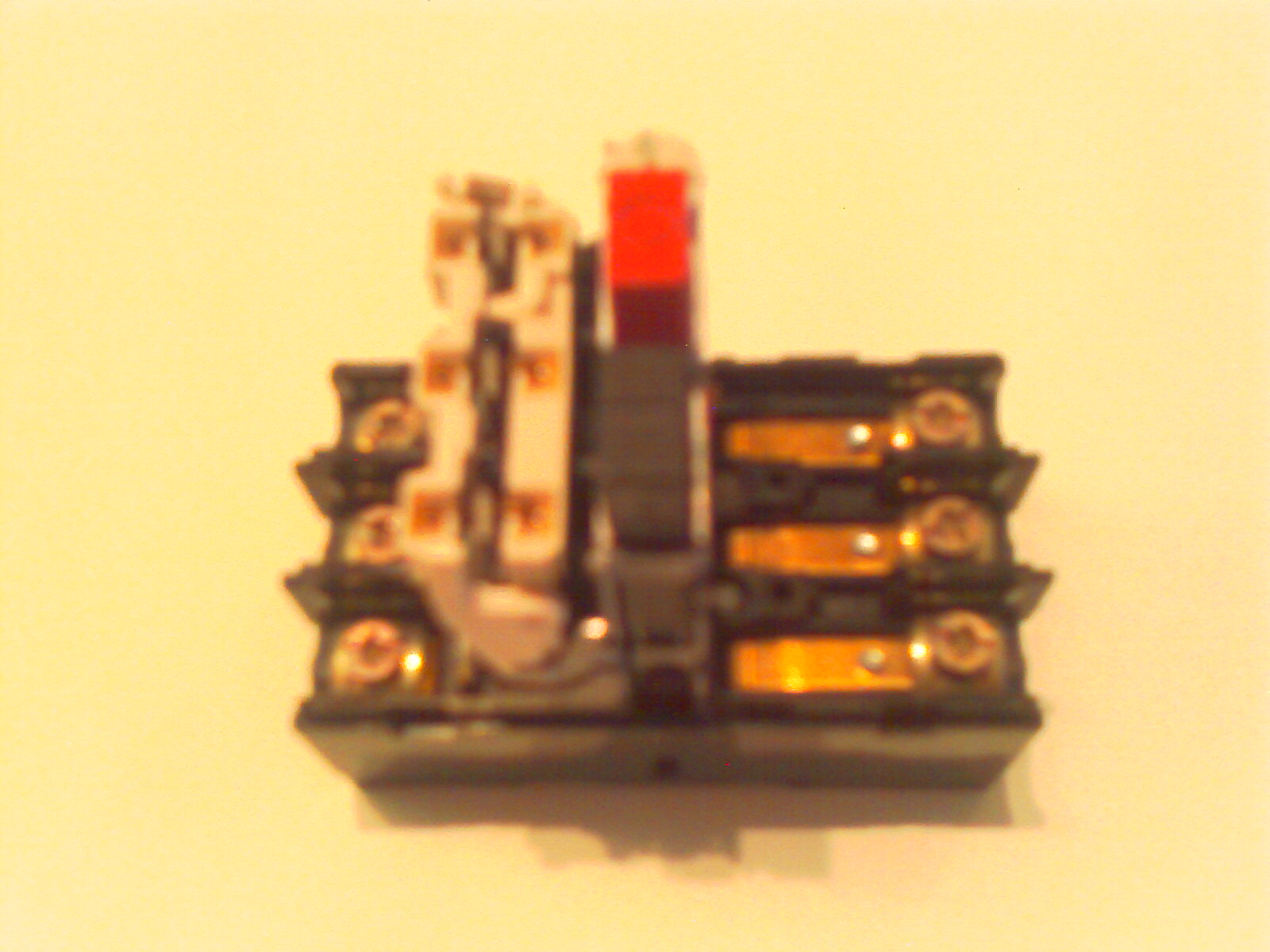

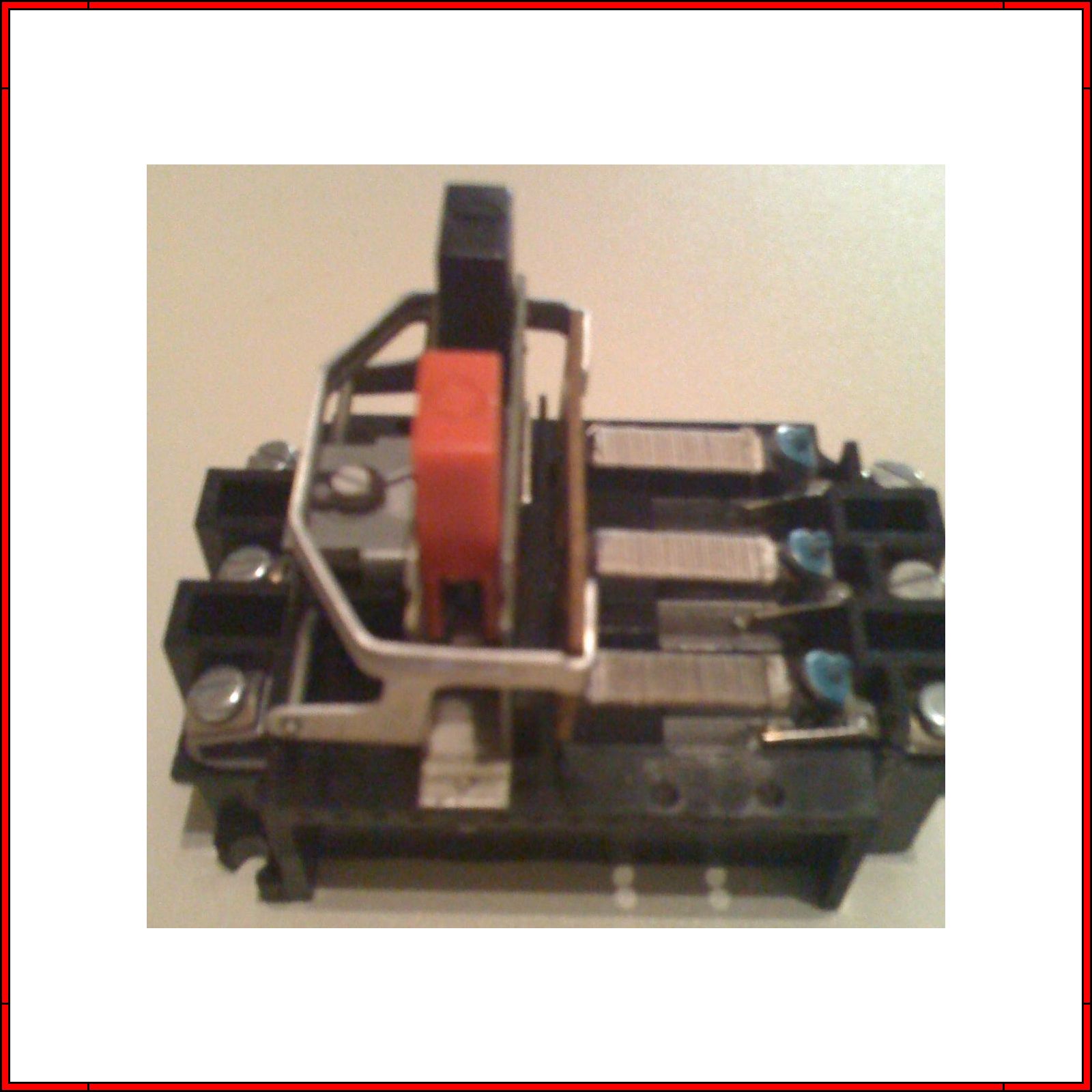

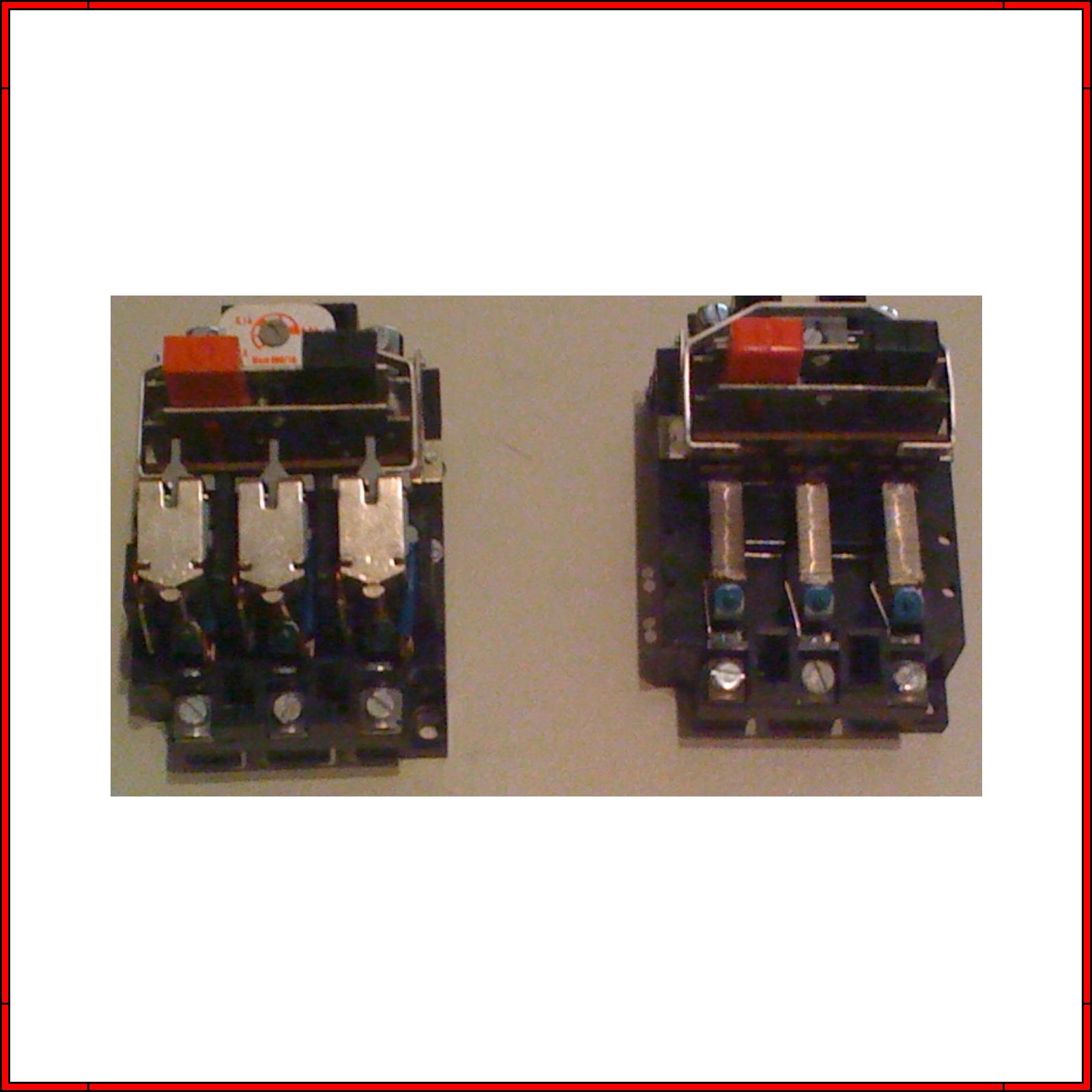

Motorschutzschalter - Oberteil entfernt
Zu sehen: Kontaktbrücke
Zu sehen: (Einstell)Mechanik der Handauslösung
Schaltstellung: Ausgelöst |
![Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild. Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild.](MS500_10/12a.jpg) |
Motorschutzschalter - Oberteil entfernt
Zu sehen: Kontaktbrücke
Zu sehen: (Einstell)Mechanik der Handauslösung
Schaltstellung: Kontakt |
![Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild. Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild.](MS500_10/10a.jpg) |

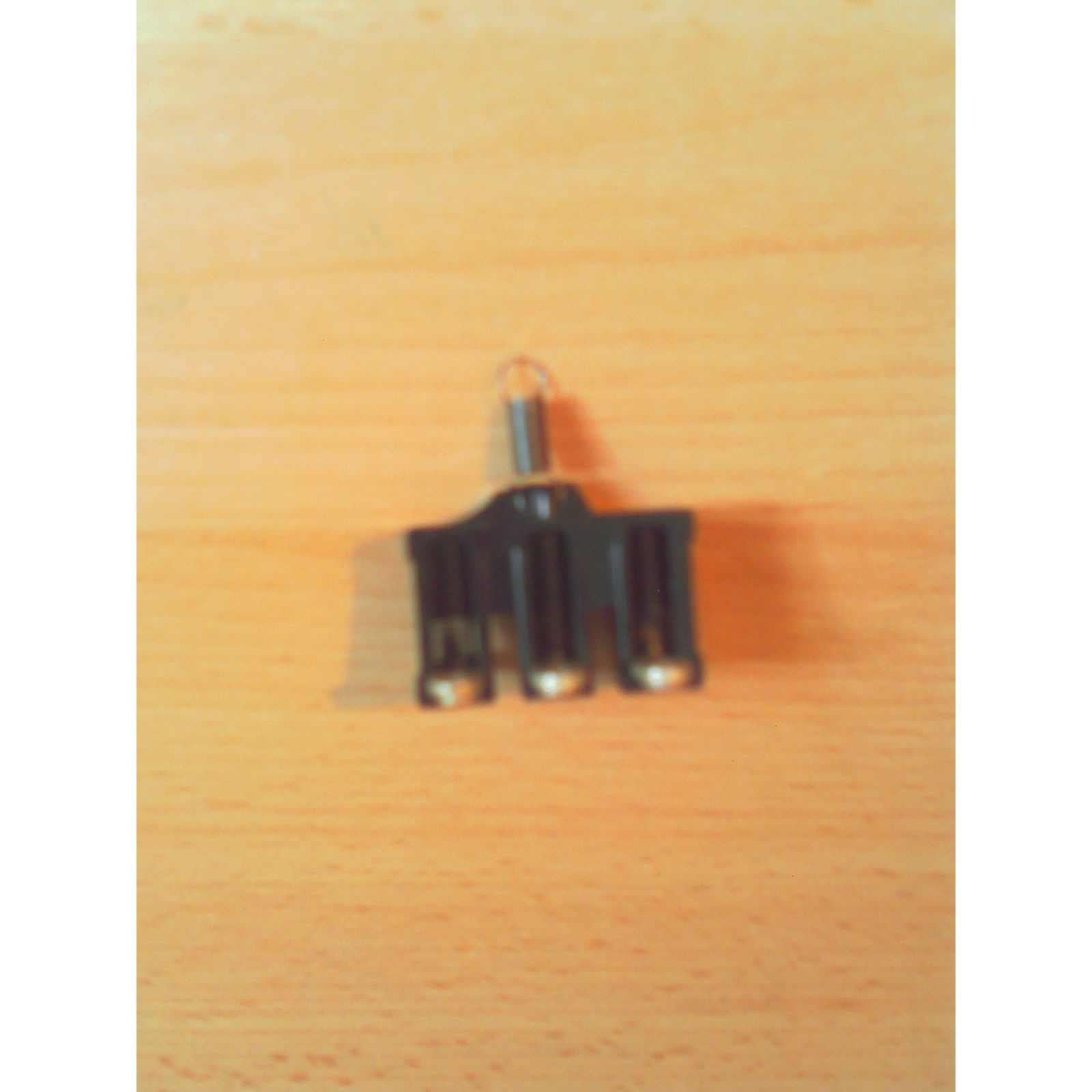

Kontaktbrücke ausgebaut mit Rückzugsfeder |
![Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild. Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild.](MS500_10/11a.jpg) |
Motorschutzschalter - Oberteil
Kontaktbrücke entfernt
Zu sehen: Handauslösemechanik (Mitte)
Zu sehen: Einstellmechanik Strom (Rechts oben) |
![Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild. Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild.](MS500_10/16a.jpg) |
Ein Ms500/10 nach TGL 16563
Strombereich 1 ... 1,6A
Im Kunststoffgehäuse
Für Wandmontage |
![Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild. Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild.](MS500_10/17a.jpg) |

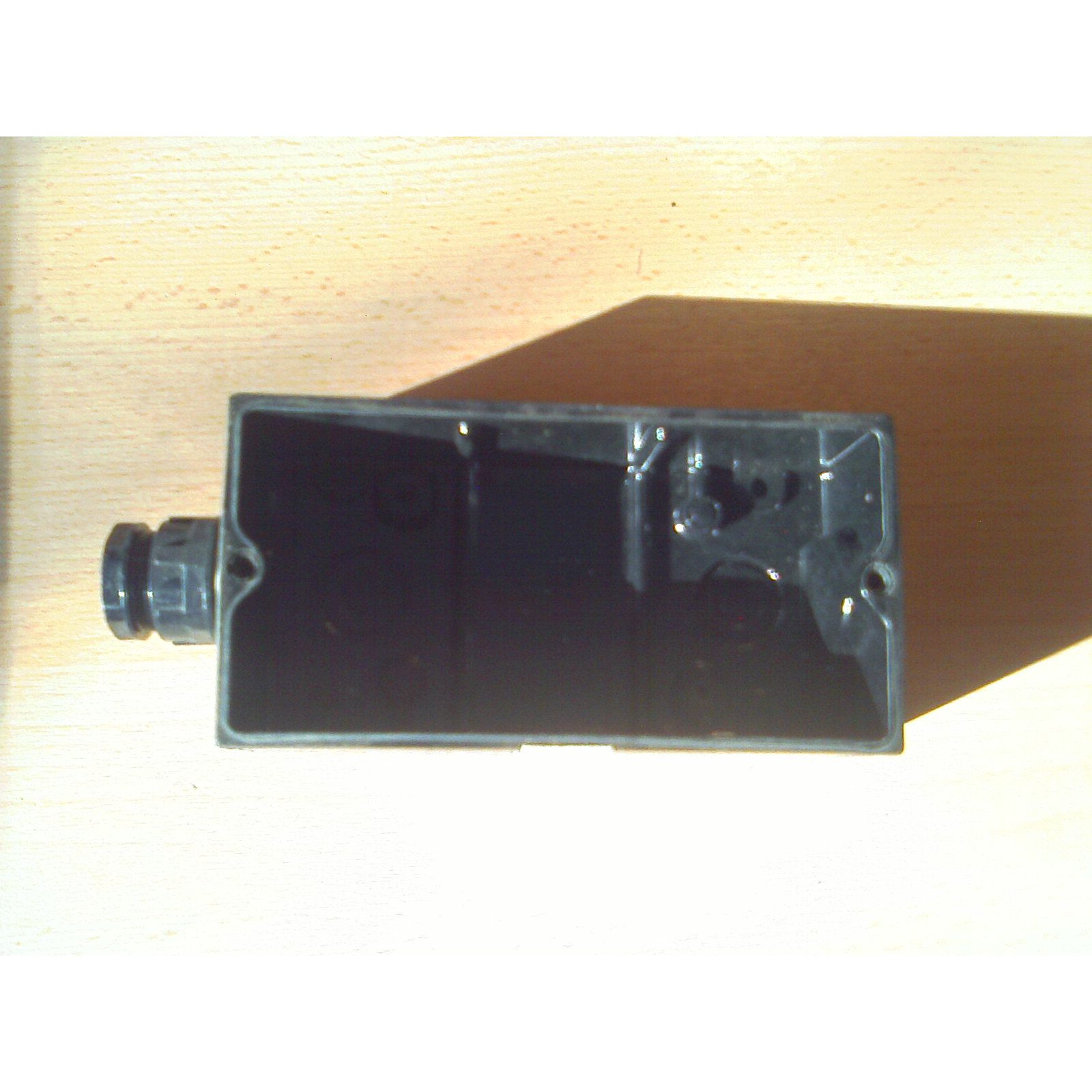

Unterschale des Ms500/10
Nur eine Kabeldurchführung
Innen |
![Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild. Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild.](MS500_10/18a.jpg) |

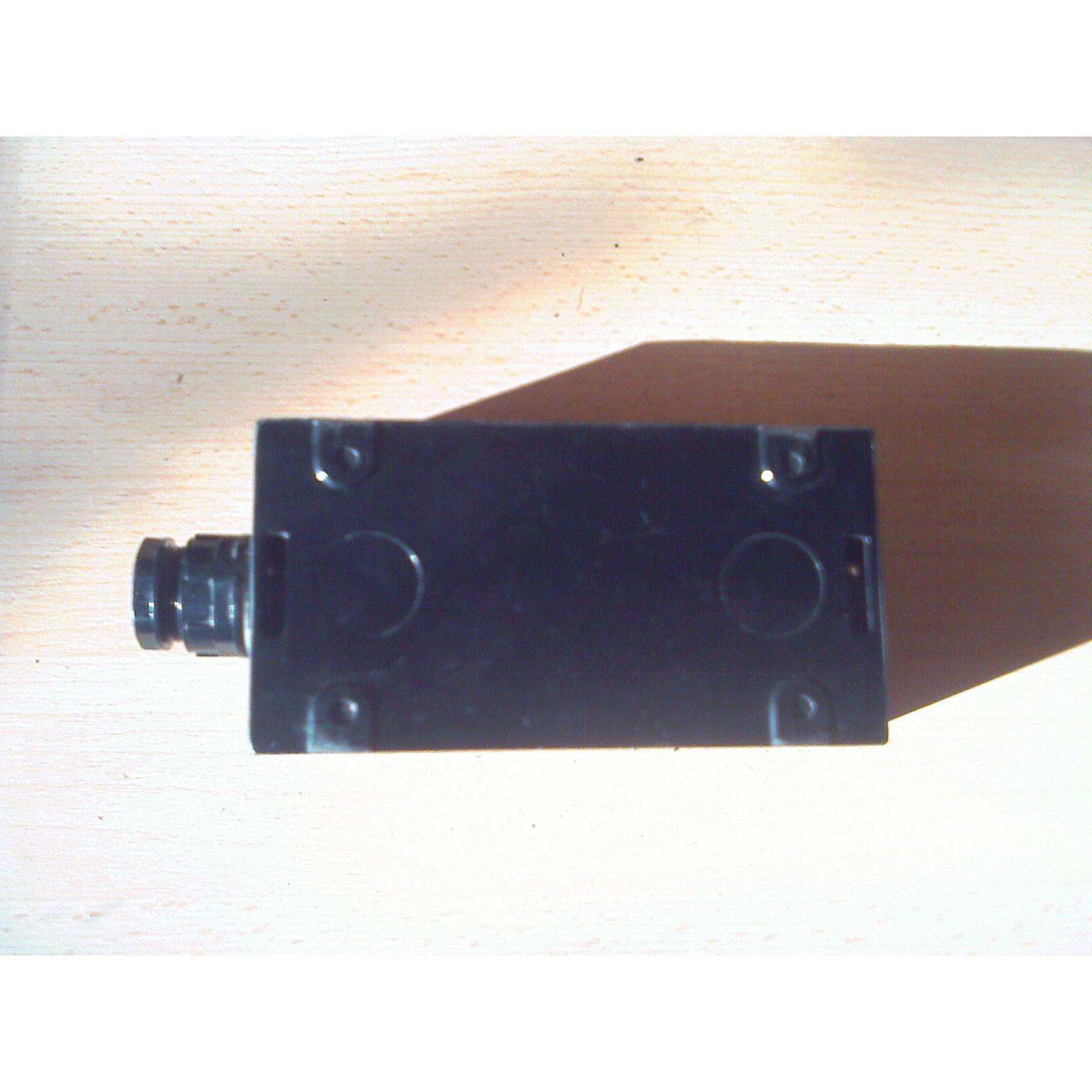

Unterschale des Ms500/10
Wandmontage
Außen |
![Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild. Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild.](MS500_10/21a.jpg) |

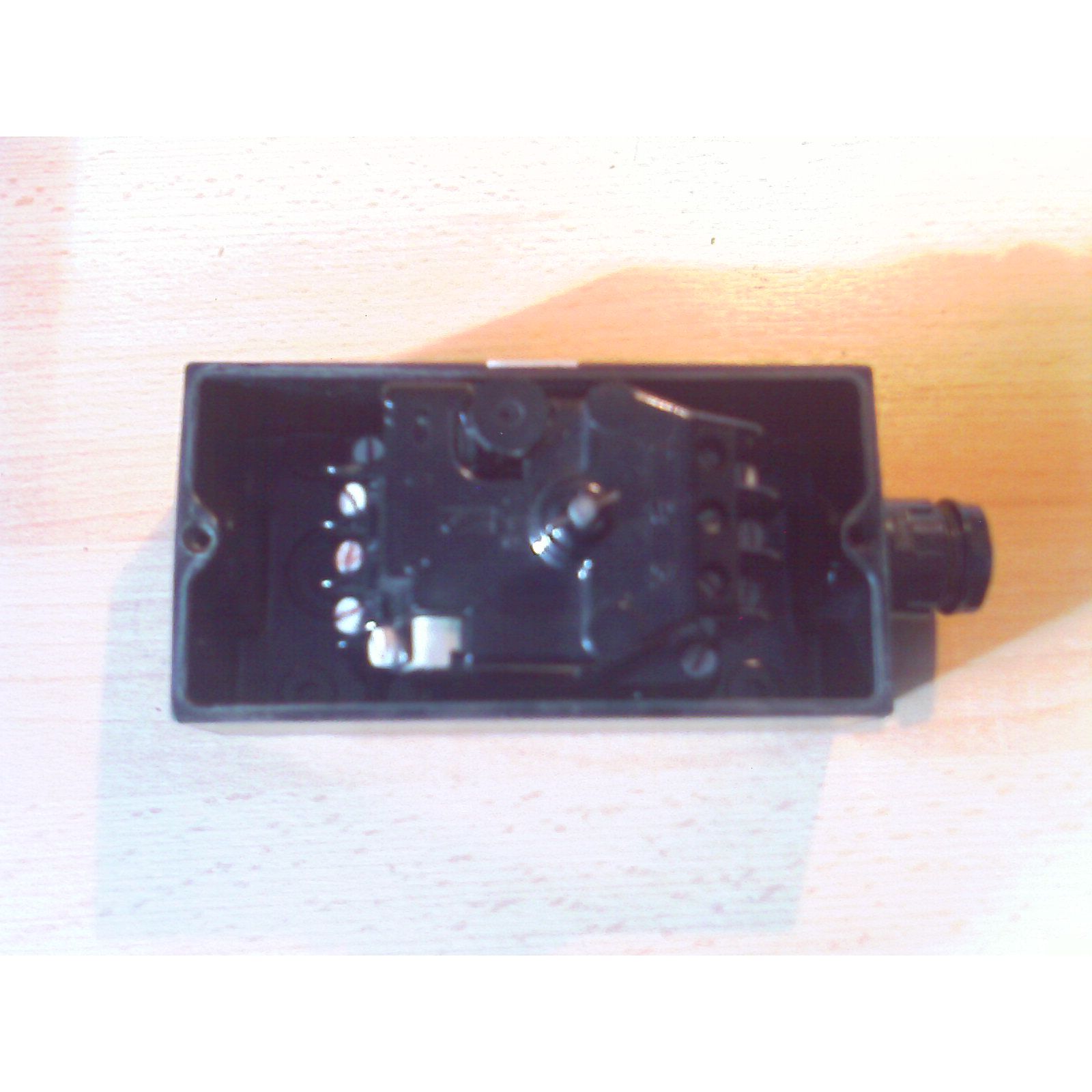

Unterschale des Ms500/10
mit eingebautem Schaltmodul |
![Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild. Klicken_auf_die_Miniaturansicht_vergrößert_das_Bild.](MS500_10/20a.jpg) |

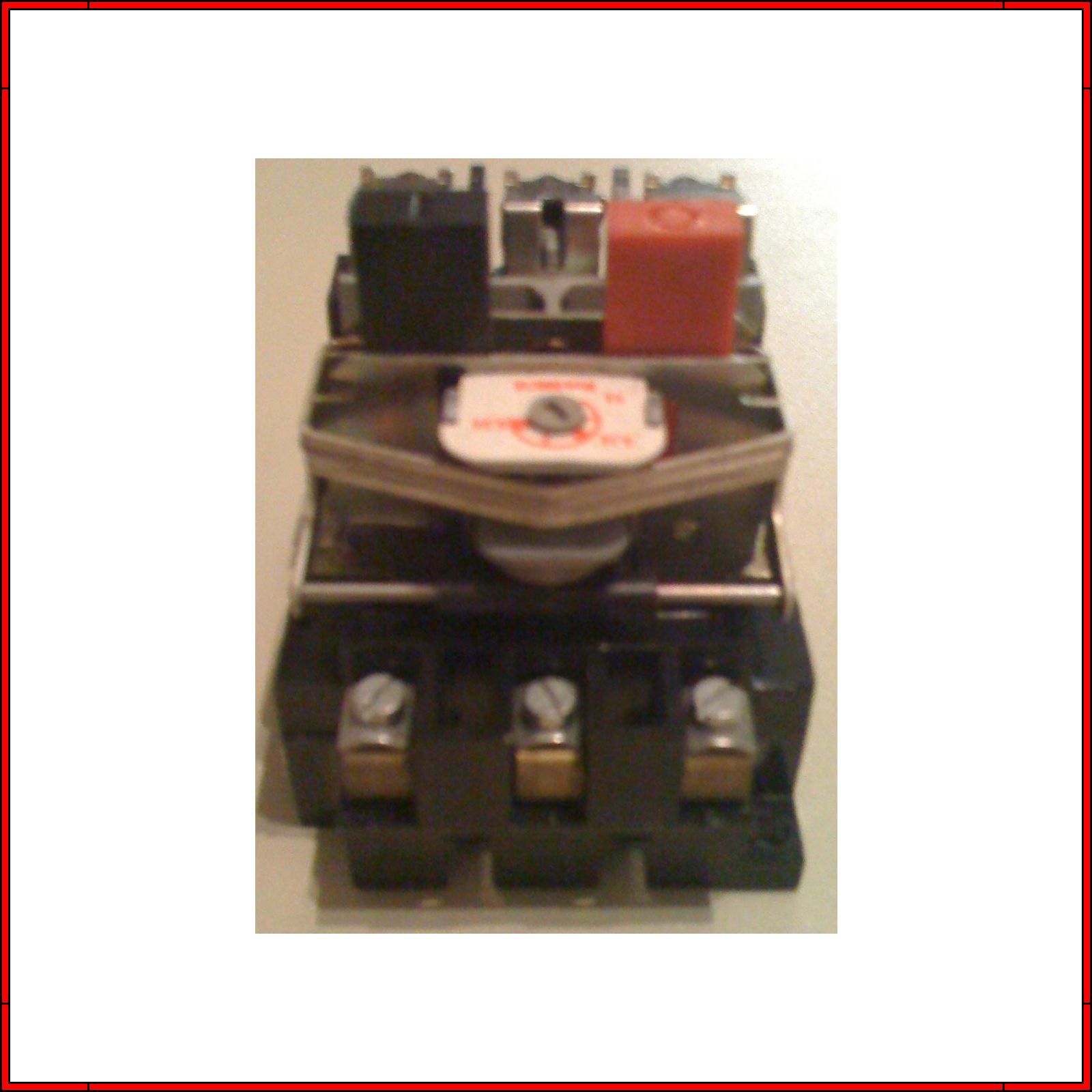

Der Motorschutzschalter ohne Gehäuse
Oberseite
Einstellrändelmutter Strom hier in Schwarz |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Stand:
21. Februar 2021 |
|
|
|
